Dudnienie pod kontrolą

Hałas jest dziś jednym z najbardziej niedocenianych zagrożeń środowiskowych. W przypadku transportu szynowego mamy do czynienia nie tylko z hałasem powietrznym, ale również ze zjawiskami bardziej złożonymi.

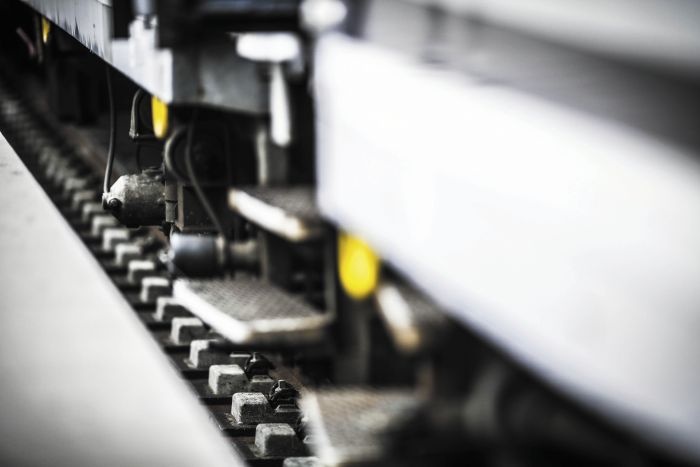

Podstawowym źródłem jest tzw. hałas szynowy, generowany w układzie koło–szyna – to on odpowiada za charakterystyczne dźwięki, takie jak pisk czy turkot. Istotny wpływ ma tu zarówno stan torowiska, jak i taboru, którego konstrukcja może dodatkowo wzmacniać emisję drgań i dźwięku.

Wtórnym efektem tych zjawisk jest natomiast tzw. hałas materiałowy, czyli dudnienie odczuwalne wewnątrz budynków. Powstaje on w wyniku przenoszenia drgań przez konstrukcję torowiska i podłoże do obiektów znajdujących się w sąsiedztwie. To właśnie ten rodzaj hałasu jest szczególnie uciążliwy w obszarach zurbanizowanych i stanowi główny obszar działań firmy TINES.

Jak można zredukować ten rodzaj hałasu?

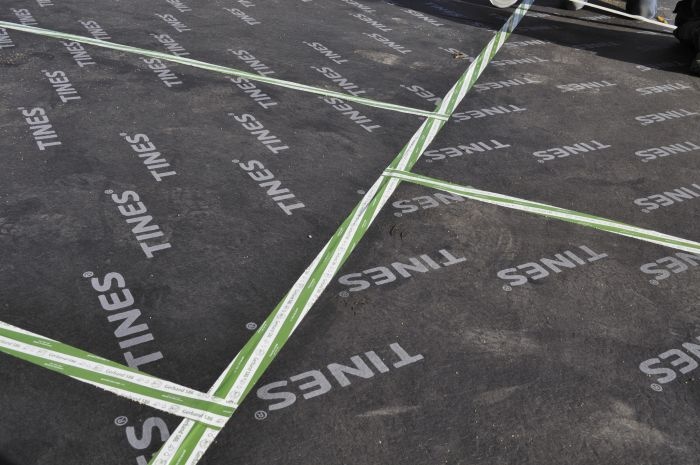

W tym przypadku mówimy przede wszystkim o ograniczaniu drgań, które przenoszą się z układu koło–szyna na konstrukcję torowiska, podłoże, a następnie na budynki. Dlatego podstawowym rozwiązaniem są izolacje wibroakustyczne, w tym maty wibroizolacyjne, które ograniczają transmisję drgań. Dzięki temu konstrukcja torowiska i obiekty w jego otoczeniu są w mniejszym stopniu wprawiane w drgania, co bezpośrednio przekłada się na redukcję hałasu materiałowego, czyli odczuwanego jako dudnienie.

Uzupełnieniem tych rozwiązań są tłumiki przyszynowe i torowe. Te pierwsze redukują hałas szynowy poprzez absorpcję dźwięku emitowanego przez szyjkę szyny – jednego z głównych źródeł emisji. Z kolei tłumiki torowe ograniczają hałas generowany przez pojazd szynowy, pochłaniając fale dźwiękowe emitowane m.in. przez pudło pojazdu. Od kilku lat pracujemy nad rozwiązaniami tłumików przyszynowych i jesteśmy na etapie finalizacji wdrożenia – zakładam, że nastąpi ono jeszcze w tym roku. To efekt długiego procesu przygotowań, obejmującego zarówno badania laboratoryjne, jak i testy poligonowe w warunkach rzeczywistej eksploatacji.

Reasumując?

W praktyce oznacza to działanie na dwóch poziomach: ograniczanie powstawania hałasu powietrznego oraz redukcję przenoszenia drgań odpowiedzialnych za hałas wtórny. Równolegle rozwój technologii po stronie producentów taboru – zastosowanie nowoczesnych materiałów i elementów sprężystych – sprawia, że nowe pojazdy generują coraz mniej hałasu. To efekt współpracy całej branży: zarówno firm odpowiedzialnych za infrastrukturę, jak i producentów pojazdów szynowych.

Innymi słowy, jest całkiem bogata alternatywa dla ekranów…

Przez lata rzeczywiście „zachłysnęliśmy się” ekranami akustycznymi – budowano je powszechnie i coraz wyższe. Choć są skuteczne, istotnie ingerują w przestrzeń i krajobraz, dlatego dziś coraz częściej poszukuje się rozwiązań bardziej zrównoważonych. Nie chodzi jednak o prostą zamianę jednego rozwiązania na inne, ale o dobór optymalnego systemu środków ograniczania hałasu. W praktyce ekrany akustyczne mogą być częściowo zastępowane lub uzupełniane przez: tłumiki przyszynowe, redukujące hałas bezpośrednio u źródła; układy łączące tłumiki przyszynowe i torowe, rozwiązania systemowe, w których tłumiki współpracują z niskimi ekranami przytorowymi. Kierunek zmian jest dziś wyraźny: zamiast wyłącznie „odgradzać” hałas, coraz częściej dąży się do jego redukcji u źródła oraz świadomego łączenia różnych technologii. Takie podejście pozwala osiągnąć wysoką skuteczność przy znacznie mniejszej ingerencji w krajobraz i przestrzeń publiczną.

O ile realnie można ograniczyć hałas i drgania?

Skala możliwej redukcji zależy od zastosowanych rozwiązań i liczby „poziomów” zabezpieczeń wibroakustycznych – nie jest to efekt jednego elementu, lecz całego systemu. W praktyce uzyskuje się obniżenie hałasu o kilka decybeli, a ograniczenie drgań do poziomów spełniających normy komfortu odczuwalności dla ludzi w budynkach i bezpieczeństwa dla konstrukcji budynków. W bardziej zaawansowanych układach, przy zastosowaniu komplementarnych rozwiązań, możliwe jest osiągnięcie redukcji na poziomie nawet kilkunastu decybeli. Oczywiście nie w każdych warunkach da się uzyskać maksymalne wartości, jednak istnieją potwierdzone realizacje pokazujące, że takie efekty są osiągalne.

W jakim kierunku rozwijają się dziś rozwiązania wibroizolacyjne?

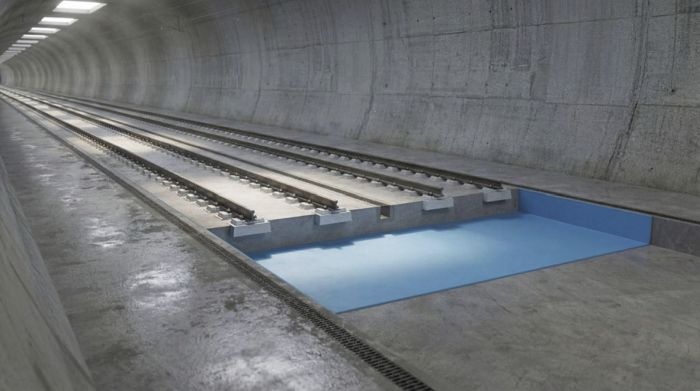

Przede wszystkim rozwój rozwiązań wibroizolacyjnych nie polega dziś wyłącznie na poprawie parametrów pojedynczych materiałów, lecz na całościowym podejściu do konstrukcji. O ile kiedyś koncentrowano się na jednym elemencie, obecnie analizuje się pracę całego układu torowego. Dotyczy to szczególnie nawierzchni bezpodsypkowych, opartych na konstrukcjach betonowych, gdzie kluczowe znaczenie mają materiały trwale sprężyste i elastyczne. To one umożliwiają skuteczne ograniczenie przenoszenia drgań z układu koło–szyna na konstrukcję. Istotną rolę odgrywa sprężyste mocowanie i podparcie szyny oraz zastosowanie mat wibroizolacyjnych pod konstrukcją nawierzchni torowej. Kierunek innowacji jest więc jasny – zamiast wyłącznie modyfikować i optymalizować pojedyncze materiały, projektuje się i bada całe systemy, analizując ich rzeczywiste zachowanie i efektywność w warunkach eksploatacyjnych.

Czy jest jeszcze pole do popisu, jeżeli chodzi o innowacyjność w tego typu rozwiązaniach?

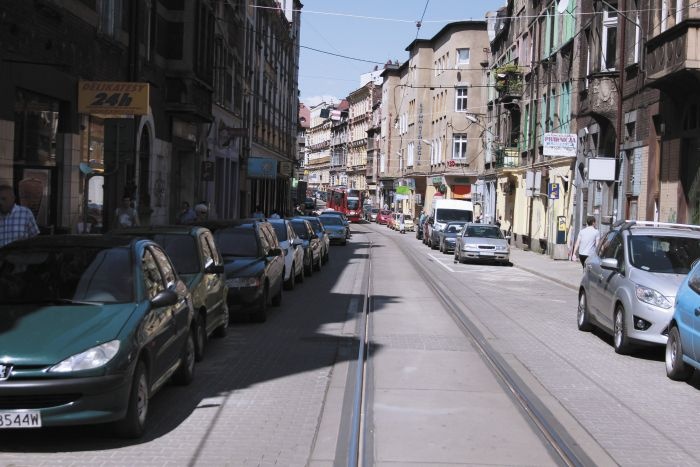

Zdecydowanie tak – pole do innowacji wciąż jest duże, zwłaszcza w obszarze inżynierii materiałowej i rozwoju nowych rozwiązań konstrukcyjnych. Coraz większego znaczenia nabiera jednak nie tylko skuteczność w redukcji hałasu i drgań, ale także trwałość zastosowanego całego rozwiązania systemowego. Infrastruktura liniowa funkcjonuje przecież w tkance miejskiej, a każda modernizacja oznacza realne koszty społeczne: utrudnienia dla mieszkańców, zakłócenia dla biznesu, objazdy, wydłużony czas przejazdów czy dodatkowe zużycie paliwa. Te koszty można dziś precyzyjnie szacować i uwzględniać w procesie projektowym.

Dlatego innowacje coraz częściej koncentrują się na rozwiązaniach długowiecznych, które minimalizują konieczność ingerencji w przyszłości. Jeśli zastosowana technologia zapewnia trwałość na poziomie powyżej 30 lat, oznacza to, że dana przestrzeń zostaje „zamknięta remontowo” na całe pokolenie. To przekłada się nie tylko na komfort użytkowników, ale również na optymalizację kosztów utrzymania. W praktyce oznacza to projektowanie systemów nie tylko efektywnych akustycznie, lecz także odpornych eksploatacyjnie. Potwierdzają to również badania eksploatacyjne – prowadzone po kilkunastu latach użytkowania – które pokazują, że dobrze zaprojektowane i wykonane rozwiązania zachowują swoje właściwości w długim okresie.

Ograniczenie hałasu to efekt współpracy wielu stron. Gdzie dziś ten system się „zacina”? Gdyby miał Pan wskazać jedną rzecz, którą branża powinna zmienić natychmiast, to co by to było?

Bez wahania wskazałbym na krótkowzroczne podejście na etapie przygotowania inwestycji – przede wszystkim brak rzetelnych analiz. Zbyt często słyszymy, że „nie ma środków na analizy”, choć w rzeczywistości stanowią one zaledwie ułamek wartości całego przedsięwzięcia. Trudno zaakceptować sytuację, w której przy inwestycjach liczonych w dziesiątkach czy setkach milionów rezygnuje się z podstawowego etapu przygotowania, który decyduje o tym, jak infrastruktura będzie funkcjonować przez kolejne dekady.

Brak analiz oznacza brak wiedzy o realnym wpływie inwestycji – zarówno w zakresie drgań oddziałujących na otoczenie, jak i poziomu generowanego hałasu. W praktyce prowadzi to do projektowania „na podstawie katalogów”, gdzie parametry rozwiązań wpisywane są w oparciu o karty techniczne producentów, bez odniesienia do rzeczywistych warunków eksploatacyjnych. To fundamentalny błąd. Jeśli nie wiemy, jaki efekt chcemy osiągnąć i jakie będą konsekwencje zastosowanych rozwiązań, trudno mówić o odpowiedzialnym projektowaniu.

Dlatego kluczowa zmiana powinna dotyczyć obowiązkowego uwzględniania analiz na etapie przygotowania inwestycji. Takie podejście już funkcjonuje w dobrych praktykach rynkowych, gdzie analiza, projekt, wykonanie i weryfikacja powykonawcza tworzą spójny proces. To model, który powinien stać się standardem, a nie wyjątkiem.

Kto realizuje takie podejście? Mamy pozytywne przykłady?

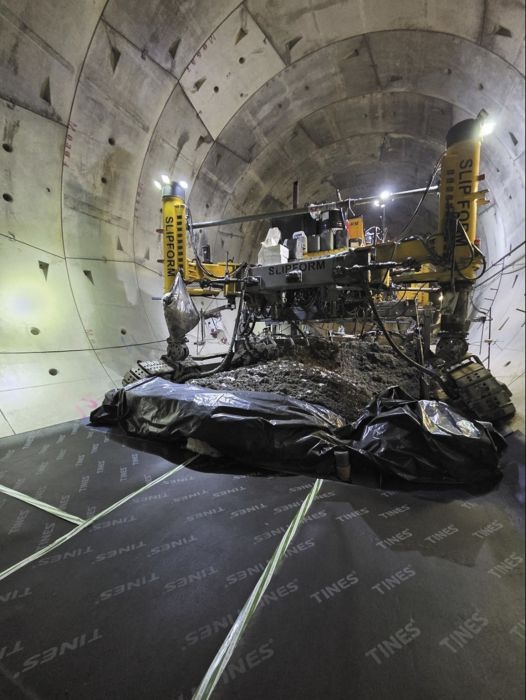

Takie podejście ma już swoje sprawdzone realizacje. Dobrym przykładem jest budowa stacji Łódź Fabryczna wraz z całym układem torowym, gdzie już na etapie przygotowania inwestycji uwzględniono kompleksowe analizy. W tym modelu połączono ocenę wpływu drgań na otoczenie, projekt konstrukcji oraz badania powykonawcze weryfikujące osiągnięte efekty. To właśnie taki zintegrowany proces – od analizy po kontrolę rezultatów – powinien być standardem.

Jeszcze bardziej konsekwentnym przykładem jest Metro Warszawskie. Przy rozbudowie infrastruktury, zwłaszcza II linii, analizy wpływu drgań i hałasu na budynki oraz mieszkańców są elementem wyjściowym całego procesu projektowego. Zastosowane tam rozwiązania – zarówno materiałowe, systemowe, jak i konstrukcyjne – są efektem prac badawczo-rozwojowych, realizowanych we współpracy z przemysłem przy budowie I linii. Co istotne, inwestor wykazywał gotowość do podejmowania wdrożeń innowacyjnych, włączając się w projekty B+R z mechanizmem dzielenia kosztów, ryzyka i odpowiedzialności za efekt.

Efekty są dziś wyraźnie widoczne – wyższy komfort mieszkańców i realne ograniczenie drgań oraz hałasu. To pokazuje, że dobrze przygotowany proces inwestycyjny, oparty na analizach uwzględnionych w dokumentacji projektowej i realizacja robót budowlanych z przestrzeganiem stosowania kompleksowych, systemowych rozwiązań, przynosi wymierne rezultaty.
