Betony wysokowartościowe – projektowanie jakościowe i ilościowe
www.sxc.hu
Procedura obliczania i doboru składników mieszanki betonowej zarówno w skali mikro, jak i makro wynika z warunku minimalnej jamistości stosu okruchowego, maksymalnej wytrzymałości i szczelności zaczynu cementowego oraz maksymalnej przyczepności między zaczynem i kruszywem. Projektowanie BWW polega na odpowiednim kształtowaniu właściwości i doborze ilościowym tych wszystkich elementów.
Zobacz także
Alchimica Polska Sp. z o.o. Skuteczna naprawa betonu z zaprawą Hygrosmart®-Fix&Finish
Hygrosmart Fix&Finish to jednoskładnikowa, szybkowiążąca, zbrojona włóknami zaprawa cementowa typu PCC (beton polimerowo-cementowy nazywany również betonem żywicznym). Służy do napraw strukturalnych betonu...
Hygrosmart Fix&Finish to jednoskładnikowa, szybkowiążąca, zbrojona włóknami zaprawa cementowa typu PCC (beton polimerowo-cementowy nazywany również betonem żywicznym). Służy do napraw strukturalnych betonu i wyrównywania jego powierzchni.
Fiberglass Fabrics s.c. Wiele zastosowań siatki z włókna szklanego
Siatka z włókna szklanego jest wykorzystywana w systemach ociepleniowych jako warstwa zbrojąca tynków zewnętrznych. Ma za zadanie zapobiec ich pękaniu oraz powstawaniu rys podczas użytkowania. Siatka z...
Siatka z włókna szklanego jest wykorzystywana w systemach ociepleniowych jako warstwa zbrojąca tynków zewnętrznych. Ma za zadanie zapobiec ich pękaniu oraz powstawaniu rys podczas użytkowania. Siatka z włókna szklanego pozwala na przedłużenie żywotności całego systemu ociepleniowego w danym budynku. W sklepie internetowym FFBudowlany.pl oferujemy szeroki wybór różnych gramatur oraz sposobów aplikacji tego produktu.
LERG SA Poliole poliestrowe Rigidol®
Od lat obserwujemy dynamicznie rozwijający się trend eko, który stopniowo z mody konsumenckiej zaczął wsiąkać w coraz głębsze dziedziny życia społecznego, by w końcu dotrzeć do korzeni funkcjonowania wielu...
Od lat obserwujemy dynamicznie rozwijający się trend eko, który stopniowo z mody konsumenckiej zaczął wsiąkać w coraz głębsze dziedziny życia społecznego, by w końcu dotrzeć do korzeni funkcjonowania wielu biznesów. Obecnie marki, które chcą odnieść sukces, powinny oferować swoim odbiorcom zdecydowanie więcej niż tylko produkt czy usługę wysokiej jakości.
W praktyce uzyskuje się to przy zastosowaniu konwencjonalnych metod, użyciu składników wysokiej jakości, ale głównie przez wprowadzenie bardzo skutecznych superplastyfikatorów, minimalizujących wskaźnik W/C, oraz dodatków wykazujących aktywność chemiczną, takich jak pyły krzemionkowe, żużle czy popioły lotne.
Projektowanie prowadzi się obecnie głównie metodami doświadczalnymi, przy wykorzystaniu dotychczasowego stanu wiedzy o BWW, ale coraz częściej stosuje się metody statystyczne i optymalizacyjne [1, 2]. Wynika to z braku metod analitycznych oraz z konieczności powiązania i dobrego współdziałania co najmniej pięcioskładnikowego układu (w odróżnieniu od trzyskładnikowego betonu zwykłego).
Powstający w ten sposób kompozyt betonowy charakteryzuje się określonymi cechami użytkowymi, ale także defektami identyfikowanymi często dopiero na poziomie mikrostruktury.
Wykorzystanie mikroskopii skaningowej umożliwia w coraz większym stopniu obserwację i analizę mikrostruktury betonów. Pozwala to na identyfikację różnorodnych defektów i określenie ich wpływu na właściwości betonu, stając się również jedną z podstaw do jego odpowiedniego kształtowania i projektowania [4, 5].
Omawiana wielokierunkowość działań, zmierzających do ustalenia ogólnych zasad projektowania lub sprecyzowania zależności funkcyjnych pomiędzy składem mieszanki betonowej a właściwościami betonów wysokowartościowych, znajduje odzwierciedlenie w badaniach wielu autorów [3, 6–11].
Projektowanie jakościowe
Wymagania jakościowe w stosunku do składników BWW są znane i zostały szeroko omówione [7, 13, 14]. Zaleca się stosowanie cementów portlandzkich, z możliwie niską zawartością C3A, w ilości 400–550 kg/m³, o wytrzymałości na ściskanie nie mniejszej niż 42,5 MPa oraz składzie i rozdrobnieniu zapewniającym uzyskanie szczelnej mikrostruktury.
Kruszywo dobrej jakości powinno pochodzić ze skał o możliwie wysokiej wytrzymałości, z silnie rozwiniętą powierzchnią ziaren, sprzyjającą wysokiej przyczepności zaczynu oraz o uziarnieniu zapewniającym uzyskanie minimalnej jamistości stosu okruchowego. W praktyce maksymalny wymiar ziarna kruszywa nie przekracza 16 mm.
Niezbędnym składnikiem BWW są wysokoefektywne upłynniacze (superplastyfikatory), których zadaniem jest z jednej strony uzyskanie odpowiedniej konsystencji mieszanki przy niskim W/C, a z drugiej lepsze wykorzystanie cementu dzięki jego dezagregacji. Jako dodatek mineralny do BWW najczęściej stosuje się pył krzemionkowy, który dzięki bardzo wysokiemu rozdrobnieniu i dużej powierzchni właściwej, a także aktywności chemicznej korzystnie modyfikuje zaczyn cementowy, co ma szczególne znaczenie w strefie kontaktu zaczyn–kruszywo.
Projektowanie ilościowe
Przewidywanie wytrzymałości na ściskanie jest dla betonu zwykłego, tak jak BWW, jednym z podstawowych elementów projektowania. Występuje zarówno w istniejących klasyfikacjach, jak i normowych wymaganiach konstrukcyjnych.
Równania stosowane w popularnych analitycznych metodach projektowania betonów zwykłych (m.in. równania Féreta i Bolomeya) opisują, w jaki sposób właściwości mieszanki betonowej i 28-dniowego betonu stwardniałego zależą od jakościowej i ilościowej charakterystyki składu.
W odniesieniu do BWW te ponad 100-letnie zależności stają się jednak nieprzydatne. Nie uwzględniają bowiem wpływu dodatków, domieszek oraz kruszyw (rodzaju, stanu powierzchni, reaktywności itp.), a także właściwości współczesnych cementów na przewidywane właściwości mechaniczne betonu. Jedynym z trzech podstawowych równań, które w tym przypadku zachowuje swoją ważność, jest równanie szczelności, w którym suma objętości absolutnych składników ma się równać jednostce objętości zagęszczonej mieszanki betonowej.
W wyniku prowadzonych na coraz szerszą skalę badań autorzy modyfikują istniejące lub podają nowe zależności określające wpływ składu mieszanki betonowej na właściwości betonów wysokowartościowych [8–12].
Jedną z form wzoru Féreta do obliczania 28-dniowej wytrzymałości BWW zaproponował de Larrard [12], uzależniając fc28 od podstawowych parametrów składu mieszanki betonowej:
(1),
gdzie:
fc28 – średnia wytrzymałość na ściskanie betonu badana na próbkach walcowych po 28 dniach,
RC – wytrzymałość cementu badana na normowych próbkach z zaprawy cementowej,
W/C – wskaźnik wodno-cementowy,
Pk/C – wagowy stosunek pyłu krzemionkowego do masy cementu,
KG – współczynnik doświadczalny zależny od rodzaju kruszywa.
W doświadczeniach de Larrarda współczynnik KG określono doświadczalnie przez porównanie wyników badań wytrzymałości wzorem (1). Współczynnik ten wyniósł średnio 4,9 ± 10% (w badaniach krajowych – IPPT PAN w Warszawie, KG ~6,45 [7], natomiast według pracy M. Franczyka [9] mieścił się w granicach 6,1–6,3).
Innym przykładem doświadczalnej postaci zależności wytrzymałości betonu od jego składu, uwzględniającej dodatek pyłu krzemionkowego, jest równanie przytoczone w pracach Śliwińskiego [3] i Bhanja, Sengupta [11]:
(2).
Stwierdzono jednak, że równanie ma istotne ograniczenie stosowalności, które sprowadza się do użycia cementu o wytrzymałości ok. 55 MPa oraz kruszywa łamanego o gęstości 2,85 kg/dm³.
Z praktycznych doświadczeń autora wynika [8, 9], że równanie de Larrarda (1) w sposób niezadowalający charakteryzowało zmiany wytrzymałości na ściskanie betonów wysokowartościowych wykonywanych z surowców polskich, a ukształtowane zmianami parametrów Pk/C (pył krzemionkowy/ cement) oraz W/C (woda/cement). W wyniku analiz uzyskano korelację na poziomie R = 0,74 (rys. 1). W tabeli 1 i na rys. 1 przedstawiono wybrane z bogatego materiału badawczego wyniki badań właściwości BWW wykonanych z użyciem kruszyw bazaltowych, pyłu krzemionkowego i krajowego superplastyfikatora (sulfonowana żywica melaminowo- formaldehydowa).
Na podstawie przeprowadzonych badań zaproponowano zmodyfikowaną zależność wytrzymałości na ściskanie opartą na wzorze de Larrarda [9]:
(3),
gdzie:
fc28 – średnia wytrzymałość na ściskanie betonu po 28 dniach dojrzewania,
RC – wytrzymałość cementu badana na normowych próbkach z zaprawy cementowej (dla cementu użytego w badaniach Rc28 = 49,2 MPa),
W/C – wskaźnik wodno-cementowy (w badanych betonach: 0,33 ≤ W/C ≤ 0,4),
Pk/C – wagowy stosunek pyłu krzemionkowego do masy cementu (0,0 ≤ Pk/C ≤ 0,1),
KG – współczynnik doświadczalny zależny od rodzaju kruszywa (dla badanych betonów ok. 3,0).
Wprowadzone „współczynniki efektywności” (mnożniki przy Pk/C i W/C) pozwoliły na uzyskanie zdecydowanie lepszej korelacji wyników badań doświadczalnych z wynikami przewidywanymi wzorem (3) (rys. 2), tj. ok. 90% w porównaniu z ok. 70% korelacją przy zastosowaniu wzoru de Larrarda (1).
Wspomaganie komputerowe
W ustalaniu składu BWW pomocne są coraz liczniejsze programy komputerowe – wspomagają one proces projektowania. Uwzględniają wpływ domieszek upłynniających oraz dodatków mineralnych na właściwości mieszanki betonowej i betonu. Przodują w tym zakresie doświadczenia francuskie [3]. W Polsce problematyką tą zajmowano się m.in. w IPPT PAN w Warszawie [2].
Według większości współczesnych autorów podejście typowo doświadczalne do projektowania BWW staje się nieekonomiczne. Pomocnym narzędziem okazuje się technika planowania doświadczeń oraz wykorzystanie zagadnień optymalizacji wielokryterialnej [2, 10].
W pracach autora [9, 10] przedstawiono efekty zastosowania wielokryterialnej optymalizacji statystycznej do oceny badań wysokowartościowych betonów modyfikowanych dodatkami i domieszkami.

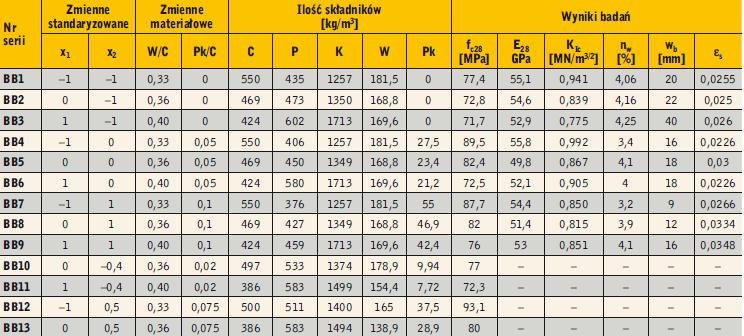

Jako zmienne decyzyjne przyjęto stosunek zawartości pyłu krzemionkowego do cementu (Pk/C) oraz wskaźnik wodno-cementowy (W/C). Analizy komputerowe przeprowadzono po przyjęciu 6 kryteriów optymalizacji, przy zastosowaniu funkcji uogólnionej użyteczności UI i UIII [2].
gdzie:
- wagi dla poszczególnych kryteriów,
ξj(y) – funkcja dla j-tego kryterium,
yj – wartość w danym punkcie dziedziny eksperymentu dla j-tego kryterium,
yjG – wartość gorsza dla j-tego kryterium,
yjL – wartość lepsza dla j-tego kryterium.
(5).
Jako kryteria optymalizacji przyjęto:
- maksimum wytrzymałości na ściskanie po 28 dniach dojrzewania, maks. fc28,
- maksimum modułu Younga po 28 dniach dojrzewania, maks. Ec,
- maksimum współczynnika intensywności naprężeń badanego według I modelu pękania, maks. KIc,
- minimum nasiąkliwości betonu, min. nw,
- minimum wodoprzepuszczalności betonu, określonej maksymalną głębokością penetracji wody w mm, min. wb,
- minimum skurczu, min. εs.
Rozwiązań preferowanych poszukiwano w obszarze rozwiązań dopuszczalnych dwuwymiarowej przestrzeni zmiennych decyzyjnych, zmieniających się w przedziale od -1 do 1 i odpowiadających, wraz z wartościami pośrednimi, przyjętym zmiennym wartościom W/C i Pk/C (tabela 1).

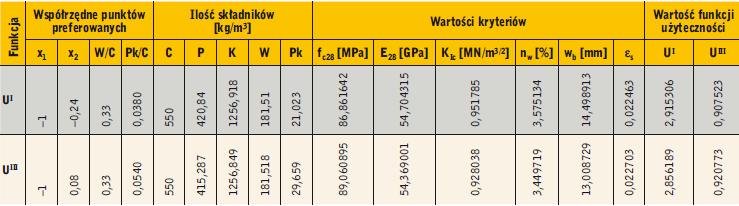

W wyniku przeprowadzonej analizy statystycznej otrzymano zbiory rozwiązań zadowalających oraz bardzo dobrych wraz z punktami preferowanymi z uwagi na przyjęte kryteria i funkcje optymalizacyjne, a tym samym rozwiązania preferowane w zakresie składu betonów (rys. 3, tabela 2).
Podsumowanie
Na proces projektowania mieszanki betonowej składa się dobór składników oraz określenie ich proporcji w taki sposób, aby otrzymany materiał uzyskał oczekiwane właściwości. Niektóre z tych właściwości mogą być zbadane w krótkim czasie (konsystencja, urabialność), w dłuższym (wytrzymałość, moduł sprężystości), a nawet w bardzo długim (skurcz, pełzanie).
Współczesna technologia BWW, mając na celu wypracowanie systemów pomocnych w projektowaniu betonów, dąży do stworzenia modeli, które wiązałyby ze sobą materiały składowe mieszanki betonowej (czynniki sterujące) z parametrami betonu.
Aby stworzyć takie zależności, badacze betonu odnoszą się do modeli teoretyczno-doświadczalnych, analizując cechy betonu stwardniałego na podstawie uzyskanych danych doświadczalnych. Umożliwia to przejście od właściwości betonu (wytrzymałość na ściskanie, moduł sprężystości, skurcz, nasiąkliwość itd.) do cech matrycy powiązanej z kolei z dwoma głównymi parametrami składu mieszanki, tj. np. proporcjami woda/cement (W/C) i pył krzemionkowy/cement (Pk/C).
Działania te przyczyniają się do bardziej precyzyjnego ustalania składu betonów wysokowartościowych i zbliżenia ich rzeczywistych właściwości do właściwości zakładanych podczas projektowania. W każdym jednak przypadku konieczne jest doświadczalne sprawdzenie doboru składników w konkretnych warunkach. Niemniej jednak znajomość rozwiązań optymalnych oraz zależności określających wpływ składników na właściwości betonu znacznie zmniejsza liczbę doświadczeń i przyczynia się do ustalenia podstaw normatywnych w zakresie projektowania BWW i konstrukcji z BWW.
Literatura
- M. Franczyk, G. Prokopski, „Optymalizacja składu betonów wysokowartościowych”, „Przegląd Budowlany”, nr 2/2008, s. 26–30.
- A.M. Brandt i in., „Metody optymalizacji materiałów kompozytowych o matrycach cementowych”, „Studia z zakresu inżynierii”, nr 38, IPPT PAN, Warszawa 1994.
- J. Śliwiński, „Zasady projektowania składu betonów wysokowartościowych”, „Cement–Wapno– Beton”, nr 6/2003.
- W. Kurdowski, B. Trybalska, „Zastosowanie elektronowej mikroskopii skaningowej do badania zaczynu cementowego”, III Konferencja Naukowo-Techniczna „Zagadnienia materiałowe w inżynierii lądowej”, Matbud 2000.
- M. Franczyk, „Szczelne betony z dodatkiem pyłu krzemionkowego”, „IZOLACJE”, nr 10/2009, s. 77–80.
- Z. Giergiczny, J. Małolepszy, J. Szwabowski, J. Śliwiński, „Cementy z dodatkami mineralnymi w technologii betonów nowej generacji”, Górażdże Cement, Wyd. Instytut Śląski, Opole 2002.
- M.A. Glinicki, J. Kasperkiewicz, J. Potrzebowski, „Betony wysokowartościowe (BWW) do konstrukcji inżynierskich”, XLI Konferencja Naukowa KILiW PAN i KN PZITB, Kraków–Krynica 1995, s. 13–20.
- M. Franczyk, G. Prokopski, „Badania betonów wysokowartościowych – modyfikacja wzoru Féreta”, „Przegląd Budowlany”, nr 4/2000, s. 4–7.
- M. Franczyk, „Wpływ składu mieszanki betonowej na właściwości betonu wysokowartościowego”, praca doktorska (niepublikowana), Politechnika Rzeszowska, Rzeszów 2002.
- M. Franczyk, „Przykłady zastosowania optymalizacji wielokryterialnej w projektowaniu betonów”, Oficyna Wydawnicza Politechniki Rzeszowskiej, Zeszyty Naukowe PRz, t. 255, z.49, s. 19–28, Rzeszów 2008.
- S. Bhanja, B. Sengupta, „Modified water-cement ratio law for silica fume concretes”, „Cem. Concr. Res.”, Vol. 32/2003.
- F. De Larrard, „The Influence of Mix Composition on Mechanical Properties of High-Performance Silica Fume Concrete”, 4th Int. Conf. „Fly Ash, Silica Fume, Slag and Natural Pozzolans in Concrete”, Istanbul 1992.
- J. Jasiczak, P. Mikołajczyk, „Technologia betonu modyfikowanego domieszkami i dodatkami. Przegląd tendencji krajowych i zagranicznych”, Wydawnictwa Politechniki Poznańskiej, Poznań 1997.
- L. Kucharska, A.M. Brandt, „Skład, technologia i właściwości mechaniczne betonów wysokowartościowych”, „Inżynieria i Budownictwo”.
