Ocena parametrów fizykalnych złączy budowlanych budynków w zróżnicowanych standardach energetycznych

Assessment of physical parameters of building joints in various energy standards

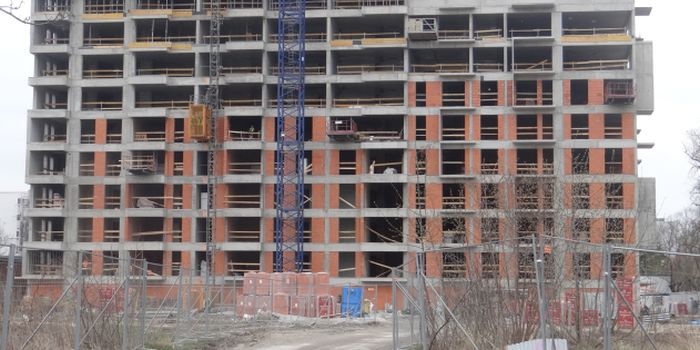

Ważny aspekt projektowania budynków o niskim zużyciu energii to minimalizacja strat ciepła, fot. J. Sawicki

Ważny aspekt projektowania budynków o niskim zużyciu energii to minimalizacja strat ciepła, fot. J. Sawicki

Złącze budowlane powstaje w wyniku styku (połączenia) min. dwóch przegród zewnętrznych budynku. Powoduje to naruszenia ciągłości struktury wewnętrznej przegrody w związku z występowaniem materiałów budowlanych różniących się, najczęściej znacznie, wielkością współczynników przewodzenia ciepła. Integralną częścią projektowania budynków o niskim zużyciu energii czy też niskoenergetycznych i pasywnych jest minimalizacja strat ciepła przez ich elementy obudowy (przegrody zewnętrzne i złącza budowlane).

Zobacz także

Redakcja miesięcznika IZOLACJE Audyt energetyczny budynku

Audyt energetyczny budynku Audyt energetyczny budynku

Wykonanie audytu energetycznego jest kluczowym krokiem, jeśli planujemy termomodernizację domu, w tym inwestycję w pompę ciepła. Dzięki audytowi możliwa jest dokładna analiza, ile budynek zużywa energii...

Wykonanie audytu energetycznego jest kluczowym krokiem, jeśli planujemy termomodernizację domu, w tym inwestycję w pompę ciepła. Dzięki audytowi możliwa jest dokładna analiza, ile budynek zużywa energii oraz określenie miejsc, gdzie występują największe jej straty. W ten sposób można zoptymalizować termomodernizację, a jednocześnie dobrze dopasować nowe źródło ciepła do potrzeb energetycznych domu.

dr inż. Krzysztof Pawłowski prof. PBŚ Zasady opracowania katalogu złączy budowlanych (mostków cieplnych) (cz.10)

Zasady opracowania katalogu złączy budowlanych (mostków cieplnych) (cz.10) Zasady opracowania katalogu złączy budowlanych (mostków cieplnych) (cz.10)

Złącza budowlane (mostki cieplne) stanowią integralną część elementów obudowy budynku. Dobór ich warstw materiałowych nie powinien być przypadkowy, lecz oparty na obliczeniach analiz parametrów fizykalnych.

Złącza budowlane (mostki cieplne) stanowią integralną część elementów obudowy budynku. Dobór ich warstw materiałowych nie powinien być przypadkowy, lecz oparty na obliczeniach analiz parametrów fizykalnych.

dr inż. Krzysztof Pawłowski prof. PBŚ Kształtowanie układów materiałowych przegród zewnętrznych i ich złączy w aspekcie cieplno-wilgotnościowym – studium przypadku

Kształtowanie układów materiałowych przegród zewnętrznych i ich złączy w aspekcie cieplno-wilgotnościowym – studium przypadku Kształtowanie układów materiałowych przegród zewnętrznych i ich złączy w aspekcie cieplno-wilgotnościowym – studium przypadku

Prezentowany artykuł jest fragmentem najnowszej książki dr. inż. Krzysztofa Pawłowskiego pt. „Projektowanie przegród zewnętrznych budynków o niskim zużyciu energii”, wydanej pod patronatem miesięcznika...

Prezentowany artykuł jest fragmentem najnowszej książki dr. inż. Krzysztofa Pawłowskiego pt. „Projektowanie przegród zewnętrznych budynków o niskim zużyciu energii”, wydanej pod patronatem miesięcznika „IZOLACJE”.

*****
W artykule przedstawiono zasady określania parametrów fizykalnych i oceny złączy budowlanych oraz wpływu mostków cieplnych w całkowitych stratach ciepła.

Assessment of physical parameters of building joints in various energy standards

The article presents the principles of determining physical parameters and assessing building joints, as well as the impact of thermal bridges on total heat losses.
*****

Parametry fizykalne złączy budowlanych

Rozwiązaniem złącza budowlanego (mostka termicznego) będzie podanie jego rozkładu temperatur, badanego najczęściej w warunkach ustalonego przepływu ciepła. Istotną rolę w ocenie warunków komfortu cieplnego pomieszczenia spełniają temperatury na powierzchniach wewnętrznych mostka. Dla uwzględnienia dodatkowych strat ciepła, spowodowanych działaniem mostka, konieczna jest znajomość rozkładu temperatur na powierzchniach wewnętrznych przegród. Tak więc poprawne wykonanie obliczeń mostka termicznego polega na:

  • podaniu rozkładu temperatur w jego obszarze,
  • określeniu temperatury minimalnej na powierzchniach wewnętrznych przegród,
  • zbadaniu strefy dodatkowych strat ciepła.

Czytaj też: Projektowanie złączy budowlanych w aspekcie cieplno-wilgotnościowym

Na podstawie obliczeń i analiz można zauważyć, że w tych miejscach występuje zwiększony przepływ ciepła, a na ich wewnętrznej powierzchni utrzymuje się niższa temperatura w porównaniu z temperaturą pozostałej części przegrody. Wskutek tego często następuje wykraplanie się pary wodnej na powierzchni mostków i powstają mokre plamy, a nawet pleśń.

Podstawowymi parametrami charakteryzującymi mostki cieplne są:

  • liniowy współczynnik przenikania ciepła Ψ [W/(m·K)], obliczany na podstawie normy PN-EN ISO 10211:2017 [1] lub przyjmować ich wartości na podstawie katalogu mostków cieplnych (np. załącznik do prac [2, 3]) oraz normy PN-EN I SO 14683:2017 [4],
  • punktowy współczynnik przenikania ciepła χ [W/K], obliczany na podstawie normy PN-EN ISO 10211:2017 [1] lub przyjmować ich wartości na podstawie katalogu mostków cieplnych na podstawie danych producentów,
  • czynnik temperaturowy ƒRsi (ƒRsi(2D) – w polu dwuwymiarowym, ƒRsi(3D) – w polu trójwymiarowym), określany zgodnie z normą PN-EN ISO 10211:2017 [1] z uwzględnieniem PN-EN ISO 13788:2003 [5] na podstawie temperatury minimalnej w miejscu mostka cieplnego.

Wartość współczynnika Ψ [W/(m·K)] jest równa stracie ciepła na 1 m długości elementu budowlanego zawierającego mostek cieplny, zmniejszonej o stratę ciepła, która miałaby miejsce w przypadku braku mostka termicznego. Obliczenia powinny być zgodne ze wszystkimi innymi znormalizowanymi obliczeniami przenikania ciepła, przy przyjęciu takich samych warunków brzegowych.

Wartości liniowego współczynnika przenikania ciepła zależą od sposobu wymiarowania budynku zastosowanego w obliczeniach pola powierzchni, przez którą przepływa strumień cieplny, stąd przy obliczeniach liniowego współczynnika przenikania ciepła Ψ, należy podać system wymiarowania, na którym są one oparte:

  • Ψi – przy zastosowaniu wymiarów wewnętrznych,
  • Ψoi – przy zastosowaniu wymiarów osiowych,
  • Ψe – przy zastosowaniu wymiarów zewnętrznych.

Procedury obliczeniowe w zakresie wyznaczania parametrów fizykalnych złączy budowlanych oraz opracowania katalogów mostków cieplnych przedstawiono m.in. w pracach [2, 3].

Przykład obliczeniowy 1

Przykład obliczeniowy dotyczy wybranego złącza budowlanego budynku, w którym przegrody spełniają wymagania dla standardów:

  • budynku o niskim zużyciu energii (WT 2021),
  • budynku niskoenergetycznego (NF40),
  • budynku pasywnego (NF15).
rys1 zlacza

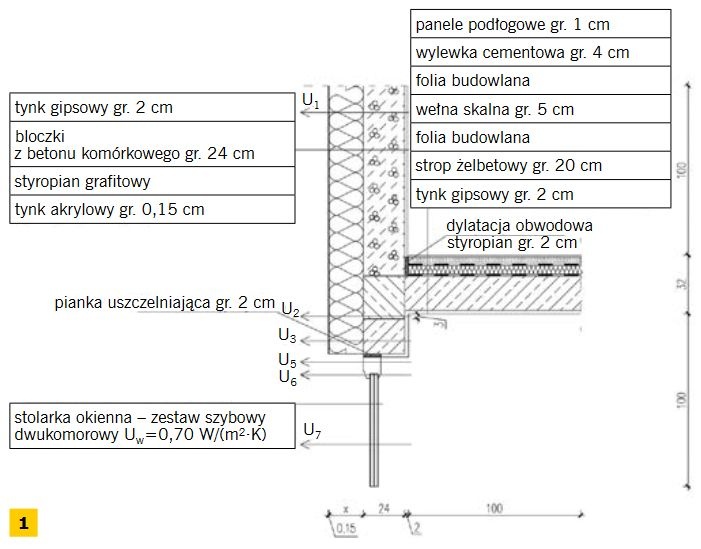

RYS. 1. Model obliczeniowy analizowanego złącza budowlanego: wariant I (bez węgarka); rys.: [3]

rys2 zlacza

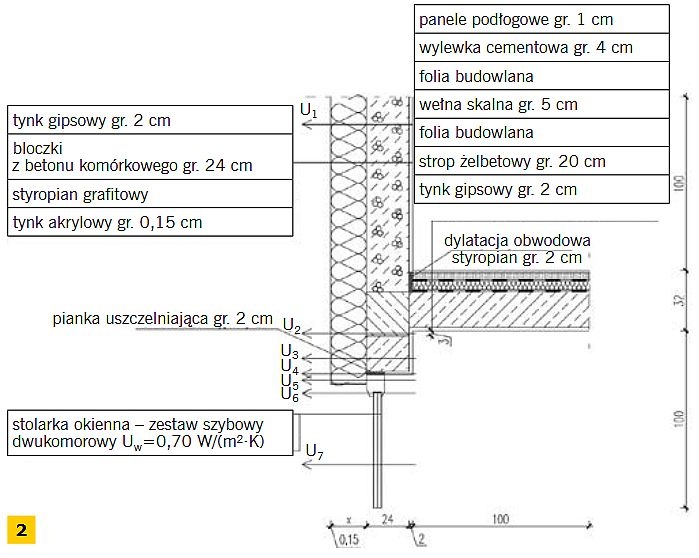

RYS. 2. Model obliczeniowy analizowanego złącza budowlanego: wariant II (z węgarkiem); rys.: [3]

rys3 zlacza

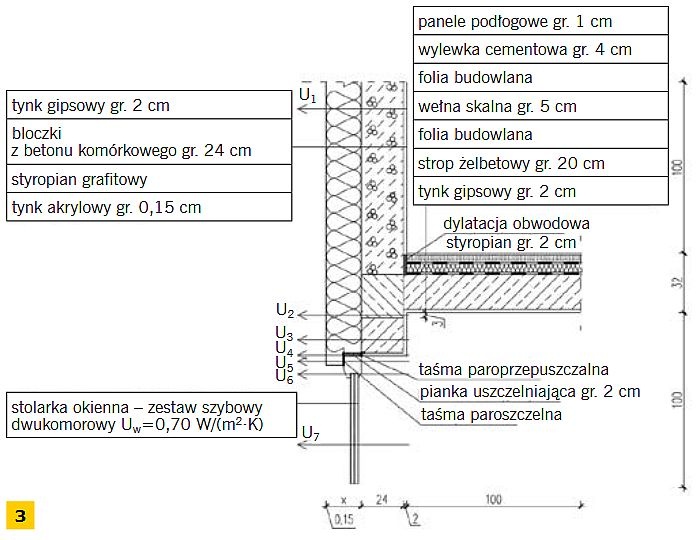

RYS. 3. Model obliczeniowy analizowanego złącza budowlanego: wariant III (tzw. ciepły montaż); rys.: [3]

Do obliczeń wytypowano połączenie ściany zewnętrznej z oknem w przekroju przez nadproże z uwzględnieniem stropu i podłogi pływającej (RYS. 1–3) i przyjęto następujące założenia:

  • modelowanie złączy wykonano zgodnie z zasadami przedstawionymi w PN -EN ISO 10211:2017 [1];
  • opory przejmowania ciepła (Rsi, Rse) przyjęto zgodnie z PN-EN ISO 6946:2017 [6] przy obliczeniach strumieni cieplnych:
    - Rsi = 0,13 (m2·K)/W – w przypadku poziomego przepływu ciepła;
    - Rsi = 0,10 (m2·K)/W – przepływ ciepła w górę;
    - Rsi = 0,17 (m2·K)/W – przepływ ciepła w dół;
    - Rse = 0,04 (m2·K)/W)
    oraz PN-EN ISO 13788:2003 [5] przy obliczeniach rozkładu temperatury i czynnika temperaturowego
    - Rsi = 0,25 (m2·K)/W;
    - Rse = 0,04 (m2·K)/W) – RYS. 4–6,
rys4 zlacza

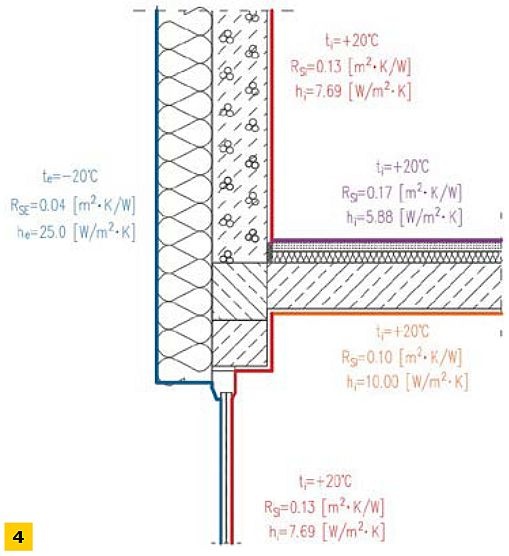

RYS. 4. Warunki brzegowe i podział dla złącza budowlanego: do obliczeń liniowego współczynnika przenikania ciepła Ψ; rys.: [3]

  • temperatura powietrza wewnętrznego ti = 20°C (pokój dzienny); temperatura powietrza zewnętrznego te = -20°C (III strefa) – RYS. 4–6,
  • wartości współczynnika przewodzenia ciepła materiałów budowlanych λ [W/(m·K)] przyjęto na podstawie danych producentów;
    - wartość współczynnika przenikania ciepła ramy okiennej Uf = 0,90 W/(m2·K);
    - wartość współczynnika przenikania ciepła ramy okiennej Ug = 0,50 W/(m2·K).

Wyniki obliczeń parametrów fizykalnych analizowanego złącza przy zastosowaniu programu komputerowego Therm [7] zestawiono w TABELI 1.

rys5 6 zlacza

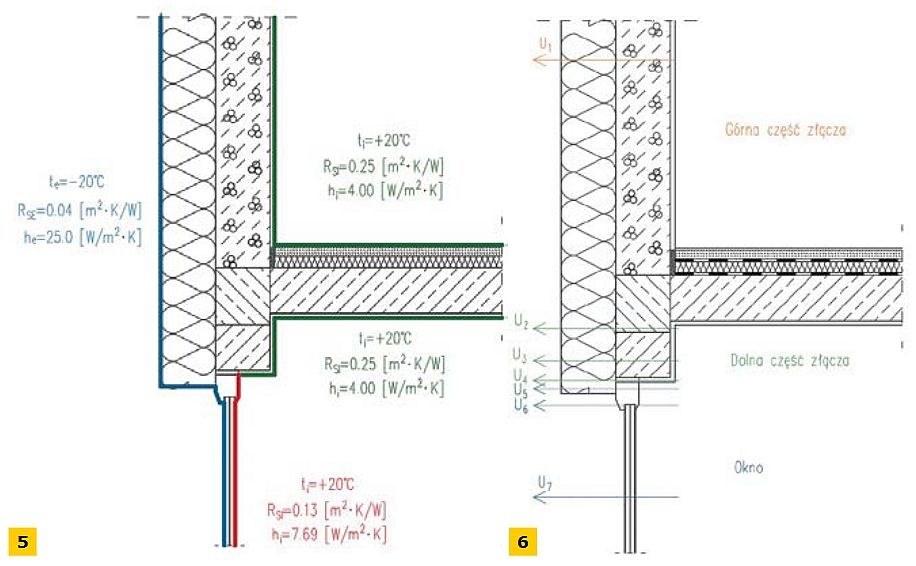

RYS. 5–6. Warunki brzegowe i podział dla złącza budowlanego: do obliczeń rozkładu temperatur (5) oraz podział złącza budowlanego (6); rys.: [3]

tabela1 zlacza

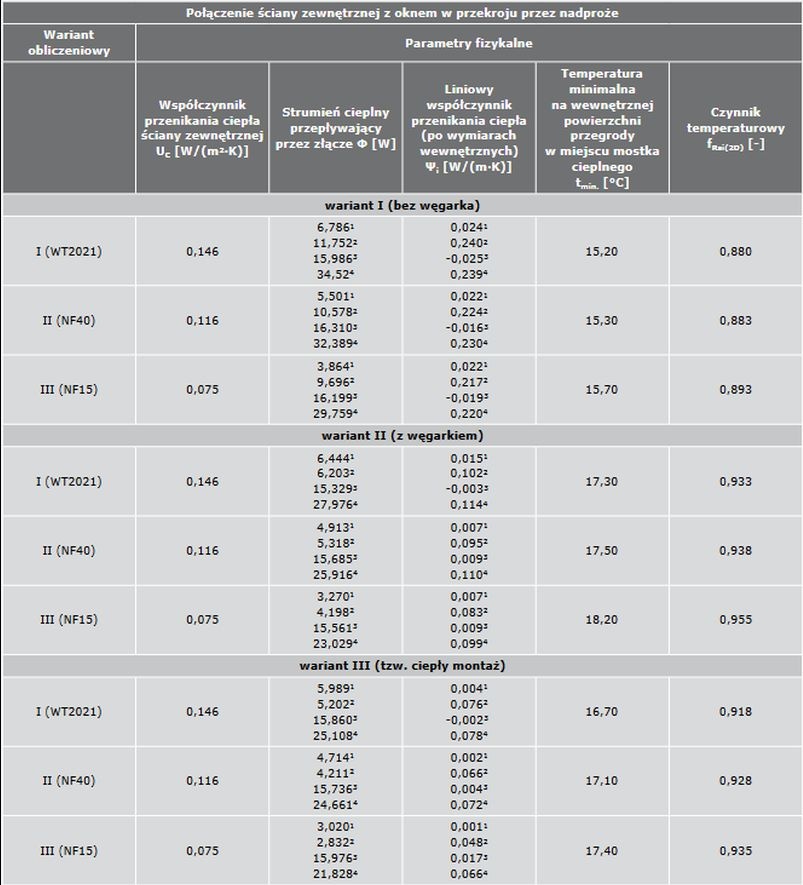

TABELA 1. Wyniki parametrów fizykalnych analizowanego złącza budowlanego; oprac. K. Pawłowski, K. Zielińska na podst. [3]

Wykonanie indywidualnych dla złącza budowlanego obliczeń parametrów fizykalnych pozwala na miarodajne określenie strat ciepła przez przenikanie oraz sprawdzenie ryzyka występowania kondensacji powierzchniowej. Wyznaczono wartości gałęziowych współczynników przenikania ciepła w odniesieniu do poszczególnych części złącza:

  • Ψig – wartość liniowego (gałęziowego) współczynnika przenikania ciepła dla górnej części złącza,
  • Ψid – wartość liniowego (gałęziowego) współczynnika przenikania ciepła dla dolnej części złącza,
  • Ψio – wartość liniowego (gałęziowego) współczynnika przenikania ciepła dla okna.

Po wykonaniu obliczeń numerycznych złączy budowlanych można opracować karty katalogowe mostków cieplnych współczesnych budynków, które stanowią załącznik do prac [2, 3].

Przykład obliczeniowy 2

Przykład obliczeniowy dotyczy określenia strat ciepła przez przenikanie z uwzględnieniem liniowych mostków cieplnych.

Określenie strat ciepła przez przenikanie jest jednym z parametrów potrzebnych do obliczenia całkowitej ilości ciepła przenoszonego ze strefy ogrzewanej w n-tym miesiącu roku, a w dalszej kolejności do obliczenia zapotrzebowania na energię użytkową EU [kWh/(m2·rok)], energię końcową EK [kWh/(m2·rok)] i nieodnawialną energię pierwotną EP [kWh/(m2·rok)]. Procedurę obliczeń w tym zakresie zawarto w rozporządzeniu [8].

Całkowita ilość ciepła przenoszonego ze strefy ogrzewanej w n-tym miesiącu roku:

gdzie:

Qtr,s – całkowita ilość ciepła przenoszonego ze strefy ogrzewanej przez przenikanie w n-tym miesiącu roku [kWh/m-c],
Qve,s – całkowita ilość przenoszonego ze strefy ogrzewanej przez wentylację w n-tym miesiącu roku [kWh/m-c].

Całkowita ilość ciepła przenoszonego ze strefy ogrzewanej przez przenikanie [3]:

gdzie:

Htr– całkowity współczynnik przenoszenia ciepła przez przenikanie dla strefy ogrzewanej, określany zgodnie z normą PN-EN 12831:2006 [9] [W/K],
θnt,s,H – średnia temperatura wewnętrzna w strefie ogrzewanej [°C],
θe,n – średnia miesięczna temperatura powietrza zewnętrznego wg danych klimatycznych z najbliższej względem lokalizacji budynku stacji meteorologicznej [°C],
tM – liczba godzin w miesiącu [h].

Rozróżniamy dwa rodzaje strat ciepła – bezpośrednio na zewnątrz (czyli przenikania ciepła ze strefy ogrzewanej na zewnątrz HT,ie [W/K]) i przez przestrzeń nieogrzewaną (czyli z przestrzeni ogrzewanej do otoczenia HT,ue [W/K]).

Współczynnik HT,ie „zależy od wszystkich elementów budynku i liniowych mostków cieplnych oddzielających przestrzeń ogrzewaną od środowiska zewnętrznego, tj. ściany, podłogi, stropy, drzwi, okna…” [10].

Współczynnik przenoszenia ciepła dla budynku przez przenikanie bezpośrednio na zewnątrz wg PN-EN 12831 [9]:

gdzie:

Ak – powierzchnia elementu budynku (k) [m2],
Uk – współczynnik przenikania ciepła przegrody (k) [W/(m2·K)],
Ψi – współczynnik przenikania ciepła liniowego mostka cieplnego (i) [W/(m·K)], określany na podstawie PN-EN ISO14683:2017 [4] (ocena przybliżona) lub na podstawie obliczeń numerycznych w oparciu o PN-EN ISO 10211:2017 [1],
li – długość liniowego mostka cieplnego (i) między przestrzenią wewnętrzną a zewnętrzną [m],
ek, ei – współczynniki korekcyjne ze względu na orientację, z uwzględnieniem wpływów klimatu: tj. różne izolacje, absorpcja wilgoci przez elementy budynku, prędkość wiatru i temperatura powietrza, w przypadku, gdy te wpływy nie zostały uwzględnione przy określaniu współczynnika U; współczynniki te powinny być określane na podstawie danych krajowych; przy braku danych krajowych przyjąć ek=1,0, ei=1,0, zgodnie z normą PN-EN 12831:2006 [9].

Do obliczeń wytypowano dwie ściany zewnętrzne budynku (RYS. 7–8), przyjmując następujące założenia:

rys7 8 zlacza

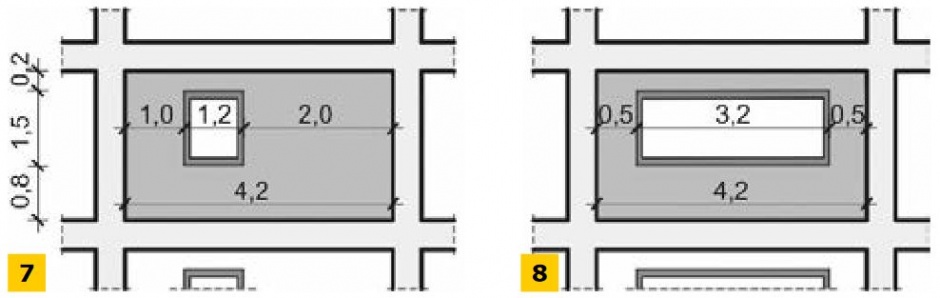

RYS. 7–8. Analizowane ściany zewnętrzne z oknem: ściana A (5) oraz ściana B (6); rys.: K. Pawłowski, K. Zielińska

  • ściana zewnętrzna o zróżnicowanych wartościach współczynnika przenikania ciepła Uc (TABELA 2),
  • wartości liniowego współczynnika przenikania ciepła Ψi przyjęto na podstawie katalogu mostków cieplnych – załącznik do pracy [3].

Wyniki obliczeń współczynnika strat ciepła przez przenikanie HD dla analizowanych ścian zewnętrznych zestawiono w TABELI 2.

tabela2 zlacza

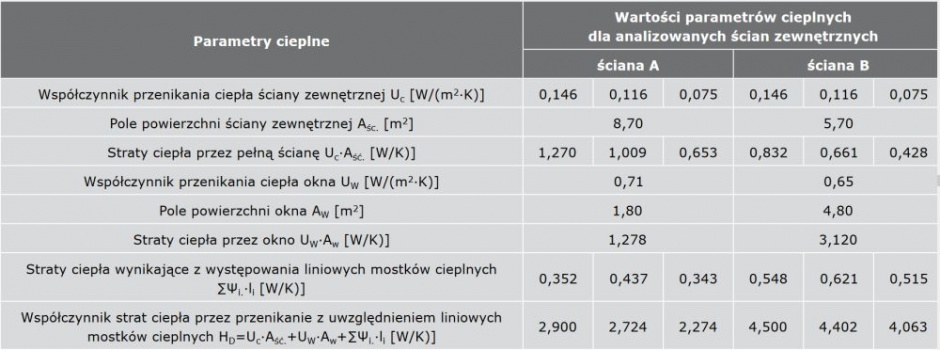

TABELA 2. Wyniki obliczeń współczynnika strat ciepła przez przenikanie HD dla analizowanych ścian zewnętrznych

Wartości współczynnika strat ciepła przez przenikanie HD zależą od parametrów cieplnych przegród zewnętrznych (współczynnik przenikania ciepła ściany zewnętrznej i okna), wartości liniowego współczynnika przenikania ciepła oraz parametrów geometrycznych (powierzchnie ściany zewnętrznej i okna oraz długości mostków cieplnych).

Przykład obliczeniowy 3

Przykład dotyczy sprawdzenia ryzyka występowania kondensacji powierzchniowej (ryzyko rozwoju pleśni) w złączach budowlanych.

Sprawdzenie ryzyka rozwoju pleśni w miejscu mostka cieplnego przeprowadza się za pomocą porównania wartości obliczeniowej czynnika temperaturowego ƒRsi.(2D) w miejscu mostka cieplnego z wartością graniczną (krytyczną) ƒRsi.(kryt.). Jeżeli spełniona jest nierówność ƒRsi.(2D) ≥ ƒRsi.(kryt.), nie występuje ryzyko rozwoju pleśni i grzybów pleśniowych na wewnętrznej powierzchni przegrody.

Czynnik temperaturowy (w miejscu mostka cieplnego) ƒRsi.(2D) określa się wg wzoru:

gdzie:

θsi,min. – temperatura minimalna na wewnętrznej powierzchni przegrody mostka cieplnego [°C],
θe – temperatura powietrza zewnętrznego [°C],
θi – temperatura powietrza wewnętrznego [°C].

Czynnik temperaturowy krytyczny ƒRsi.(kryt.) można określić:

  • w sposób uproszczony dla ti = 20°C, φ= 50%, ƒRsi.(kryt.) = 0,72,
  • w sposób dokładny.

Procedury obliczeniowe w tym zakresie przedstawiono m.in. w pracy [2]. Wartość krytyczna czynnika temperaturowego ƒRsi.(kryt.) dla trzeciej klasy wilgotności w pomieszczeniu przy ti = 20°C wynosi odpowiednio: dla lokalizacji Bydgoszcz ƒRsi.(kryt.) = 0,785, dla lokalizacji Warszawa ƒRsi.(kryt.) = 0,789 [2].

W analizowanych złączach (TABELA 1) nie występuje ryzyko kondensacji powierzchniowej (ryzyko rozwoju pleśni), ponieważ wartości czynników temperaturowych w złączu ƒRsi są wyższe od wartości ƒRsi.(kryt.) = 0,785.

Podsumowanie i wnioski

Wyznaczenie parametrów fizykalnych złączy budowlanych jest niezbędne do oceny dodatkowych strat ciepła wynikających z przepływu ciepła w polu dwuwymiarowym (2D) oraz sprawdzenia ryzyka kondensacji powierzchniowej. Ich wartości zależą od zastosowanych materiałów (szczególnie termoizolacyjnych) oraz usytuowania okna w ścianie zewnętrznej. Zasadne staje się sformułowanie w rozporządzeniu WT [11] wartości granicznej liniowego współczynnika przenikania ciepła Ψmax., co pozwoli na wyeliminowanie niepoprawnych rozwiązań konstrukcyjno-materiałowych złączy w aspekcie cieplno-wilgotnościowym.

Literatura

1. PN-EN ISO 10211:2017, „Mostki cieplne w budynkach. Strumienie ciepła i temperatury powierzchni. Obliczenia szczegółowe”.
2. K. Pawłowski, „Projektowanie przegród zewnętrznych w świetle aktualnych warunków technicznych dotyczących budynków. Obliczenia cieplno-wilgotnościowe przegród zewnętrznych i ich złączy”, Grupa MEDIUM, Warszawa 2016.
3. K. Zielińska, „Analiza porównawcza parametrów fizykalnych złączy przegród zewnętrznych budynków niskoenergetycznych i pasywnych”, praca dyplomowa magisterska napisana pod kierunkiem dr. inż. Krzysztofa Pawłowskiego, Politechnika Bydgoska im. J. i J. Śniadeckich w Bydgoszczy, Bydgoszcz 2024.
4. PN-EN ISO 14683:2017, „Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne”.
5. PN-EN ISO 13788:2003, „Cieplno-wilgotnościowe właściwości komponentów budowlanych i elementów budynku. Temperatura powierzchni wewnętrznej umożliwiająca uniknięcie krytycznej wilgotności powierzchni wewnętrznej kondensacji. Metody obliczania”.
6. PN-EN ISO 6946:2008, „Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania”.
7. Program komputerowy Therm.
8. Rozporządzenie Ministra Infrastruktury i Rozwoju w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw charakterystyki energetycznej (DzU z 2015 r., poz. 376 z późn. zmianami, DzU z 2019 r., poz. 1829; DzU z 2023 r., poz. 697).
9. PN-EN 12831:2006, „Instalacje grzewcze w budynkach – Metoda obliczania obciążenia cieplnego”.
10. PN-EN ISO 13789:2008, „Właściwości cieplne budynków – Współczynnik strat ciepła przez przenikanie – Metoda obliczania.
11. Rozporządzenie Ministra Infrastruktury i Budownictwa z dnia 14 listopada 2017 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2017 r., poz. 2285 z późn. zmianami, DzU z 2022 r., poz. 248).
