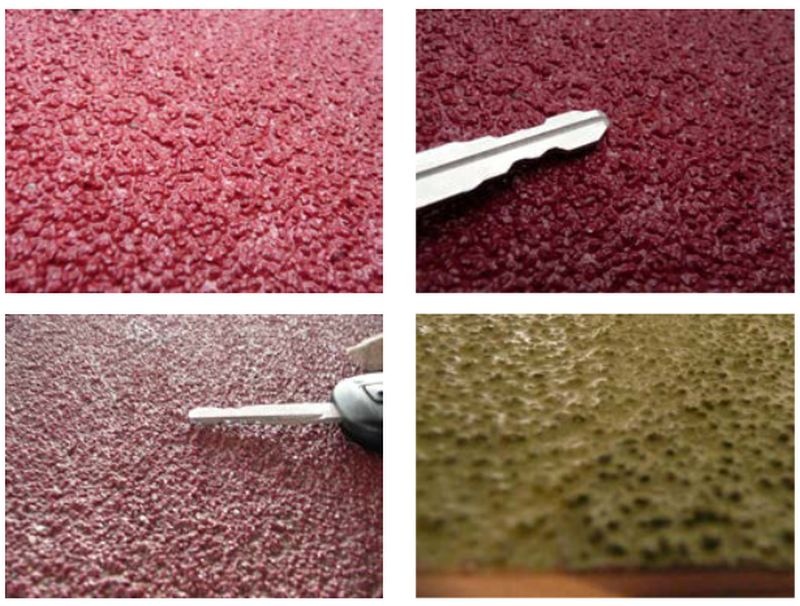

Jakie wymagania techniczne stawia się posadzkom żywicznym? fot. J. Sawicki
Kontynuując analizę zabezpieczeń wodochronnych garaży podziemnych, uwzględnić trzeba wodę nanoszoną przez samochody (zwłaszcza w postaci śniegu) oraz spływającą po nawierzchni jezdnej do środka (obszary ramp wjazdowych). Woda ta jest szczególnie niebezpieczna, zawiera bowiem chlorki oraz substancje ropopochodne, które wnikają w błędnie zabezpieczone (lub w ogóle niezabezpieczone) warstwy podposadzkowe, a w konsekwencji w betony płyty dennej, stropów oraz słupów i ścian fundamentowych. Degradujące beton i silnie korodujące stal roztwory rozprzestrzeniają się poprzez dylatacje, styki robocze, rysy, przejścia instalacyjne, pory betonu, dyfuzję oraz sorpcję. Do tego dochodzi obciążenie chemiczne (mycie, czyszczenie powierzchni oraz oddziaływanie płynów eksploatacyjnych pojazdów). Czynniki te wpływają na skrócenie okresu przewidywalnego okresu użytkowania żelbetu oraz stalowych elementów wyposażenia garażu (bramy wjazdowe, drzwi przeciwpożarowe, rampy podnoszone).
***** W artykule kontynuowana jest tematyka przyczyn i skutków zawilgoceń w garażach podziemnych. W tej części skupiono się na posadzkach żywicznych – ich cechach i właściwościach. Podano wybrane wymagania dotyczące podkładów z żywic syntetycznych wg normy PN-EN 13813. Na ilustracjach pokazano budowę systemów OS8, OS10, OS11 oraz OS13.
Underground parking lots – causes and effects of moisture part 2. Resin floors
The article continues the topic of causes and effects of moisture in underground garages. This part focuses on resin floors – their features and properties. Selected requirements for synthetic resin underlays according to the PN-EN 13813 standard are provided. The illustrations show the structure of the OS8, OS10, OS11 and OS13 systems. *****

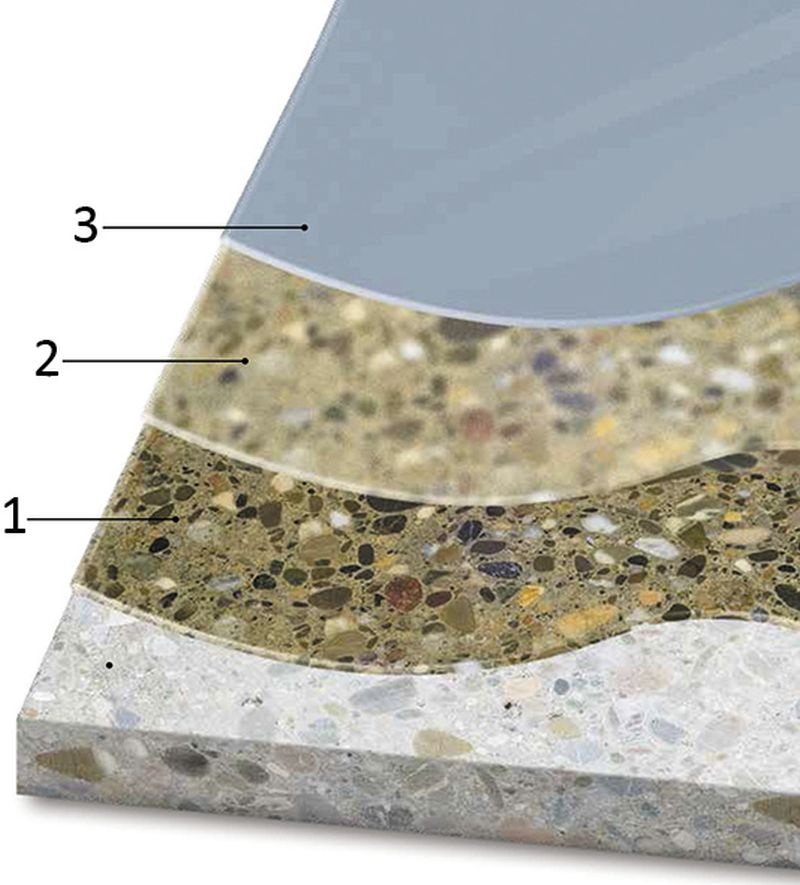

Posadzka to warstwa użytkowa (wierzchnia) podłogi. Natomiast pod pojęciem podłoga rozumieć należy wykończenie poziomej przegrody konstrukcji (stropu, płyty żelbetowej na gruncie) nadające jej wymagane właściwości użytkowe. Będą one zróżnicowane w zależności od funkcji i przewidzianego sposobu użytkowania posadzki, czyli jej obciążeń. Konsekwencją analizy oddziaływających obciążeń będzie przyjęcie odpowiedniego układu warstw posadzki. Przy czym samej posadzki nie wolno analizować w oderwaniu od całości konstrukcji podłogi. Z tego powodu nawierzchnie jezdne muszą być wykonywane jako ciągłe, szczelne dla wody i agresywnych mediów powłoki żywiczne i umożliwiające szczelne odprowadzenie agresywnych roztworów do separatora uniemożliwiającego wprowadzenie ww. zanieczyszczeń do gruntu.
Technologia wykonania warstwy użytkowej (a więc i dobór materiałów) musi być poprzedzona analizą oddziaływujących obciążeń oraz wymagań stawianych przez inwestora oraz wymaga stosowania w tych miejscach systemowych, sprawdzonych rozwiązań. Chodzi tu o zapewnienie gotowej konstrukcji odpowiednich właściwości użytkowych i trwałości eksploatacyjnej.

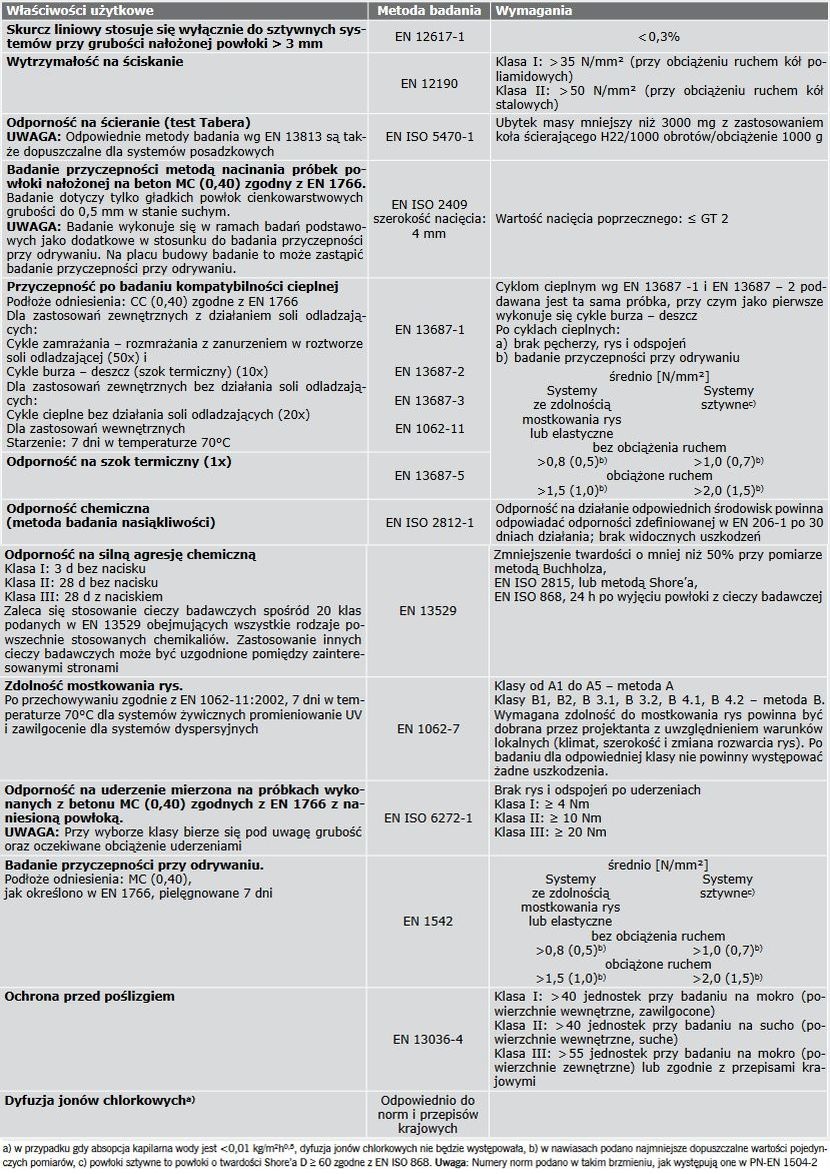

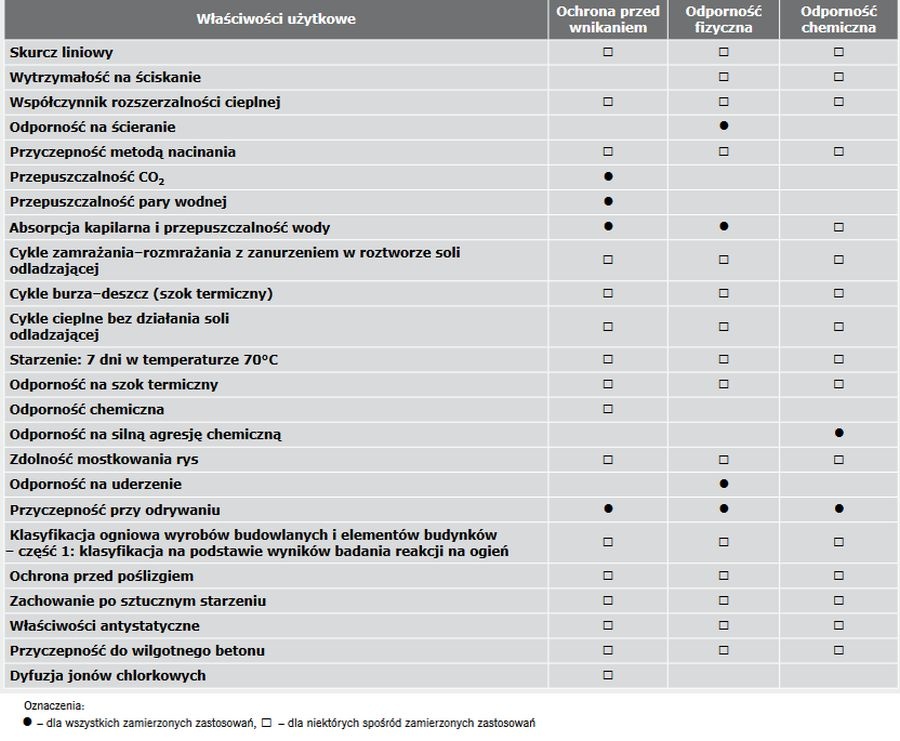

Jakie wymagania techniczne i użytkowe stawia się posadzkom na parkingach?
Literatura
1. PN-EN 13813:2003, „Podkłady podłogowe oraz materiały do ich wykonania – Materiały – Właściwości i wymagania”. 2. PN-EN 1504-2:2006, „Wyroby i systemy do ochrony i napraw konstrukcji betonowych. Definicje, wymagania, sterowanie jakością i ocena zgodności. Część 2: Systemy ochrony powierzchniowej betonu”. 3. ZUAT ZUAT-15/III.09/2003, „Zestawy wyrobów do wykonywania posadzek żywicznych”, ITB, 2003. 4. ZURT-15/VIII.24/2008, „Zestawy wyrobów do wykonywania posadzek żywicznych”, ITB, 2008. 5. PN-EN 1504-9:2010, „Wyroby i systemy do ochrony i napraw konstrukcji betonowych. Definicje, wymagania, sterowanie jakością i ocena zgodności. Część 9: Ogólne zasady dotyczące stosowania wyrobów i systemów”. 6. BEB Arbeitsblatt KH-0/S Stoffe. 2002. 7. „Richtlinie für Schutz und Instandsetzung von Betonbauteilen”, Deutscher Ausschuss für Stahlbeton (DAfStb). 8. BGR 181: „Fußböden in Arbeitsräumen und Arbeitsbereichen mit Rutschgefahr”, Hauptverband der gewerblichen Berufsgenossenschaften, X.2003. 9. PN-ISO 2394:2000, „Ogólne zasady niezawodności konstrukcji budowlanych”. 10. PN-EN 206+A2:2021-08, „Beton. Wymagania, właściwości użytkowe, produkcja i zgodność”. 11. „Fussboeden In Arbeitsraumen und Arbeitsbereichen mit erhoehter Rutschgefahr”, ZH 1/571, IV.1989.
