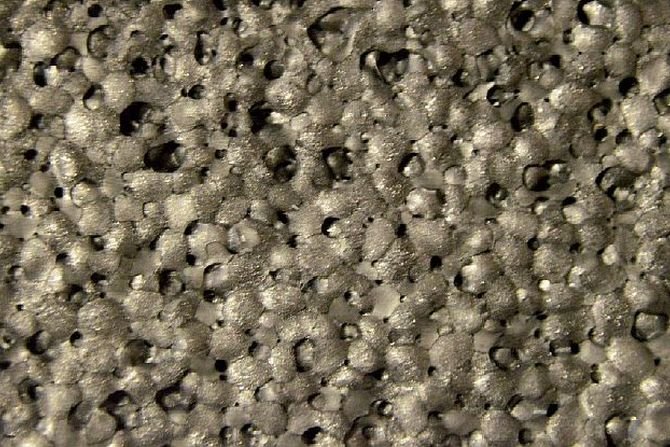

Zobacz porównanie odkształceń styropianu białego i grafitowego.
Fot. P. Krause
Znajomość parametrów technicznych i właściwości stosowanych materiałów budowlanych jest niezbędna dla wszystkich uczestników procesu budowlanego. Zagadnienie to dotyczy zarówno inwestora, ze względu na stawiane wymagania w zakresie funkcjonalno‑użytkowym i ekonomicznym, ale także projektanta, aby mógł w sposób świadomy kształtować m.in. rozwiązania przegród budowlanych zgodnie z ich przeznaczeniem i usytuowaniem w budynku.
Wokół termomodernizacji i ocieplania budynków narosło wiele mitów. Najbardziej popularnymi są tzw. „termos” i „oddychanie ścian”. Zgodnie z nimi ocieplenie przegród zewnętrznych może ograniczać przepływ...
Wokół termomodernizacji i ocieplania budynków narosło wiele mitów. Najbardziej popularnymi są tzw. „termos” i „oddychanie ścian”. Zgodnie z nimi ocieplenie przegród zewnętrznych może ograniczać przepływ powietrza i wilgoci eksploatacyjnej z wnętrza budynku. W świadomości wielu osób „oddychające ściany” to synonim komfortowego domu i zdrowego mikroklimatu pomieszczeń. Wyjaśniamy dlaczego tak opisane funkcje żywego organizmu są nieuprawnionym skrótem myślowym i nie mają nic wspólnego z procesami zachodzącymi...
Tiny house to pełnoprawny dom całoroczny, tyle że zamknięty w małej bryle. Przy tak niewielkim metrażu margines błędów budowlanych jest minimalny, a o komforcie mieszkania decyduje przede wszystkim izolacja....
Tiny house to pełnoprawny dom całoroczny, tyle że zamknięty w małej bryle. Przy tak niewielkim metrażu margines błędów budowlanych jest minimalny, a o komforcie mieszkania decyduje przede wszystkim izolacja. Jak w tej roli sprawdza się wełna owcza?
Nowoczesne materiały wykończeniowe, w tym farby do wnętrz, powinny być nie tylko trwałe, ale także bezpieczne dla użytkowników oraz środowiska. Zastosowane w nich innowacyjne technologie oraz komponenty...
Nowoczesne materiały wykończeniowe, w tym farby do wnętrz, powinny być nie tylko trwałe, ale także bezpieczne dla użytkowników oraz środowiska. Zastosowane w nich innowacyjne technologie oraz komponenty mineralne pozwalają uzyskać gładkie i estetyczne ściany, odporne na zabrudzenia, ścieranie i wilgoć.
Abstrakt
W artykule omówiono specyfikę polistyrenu z dodatkami atermicznymi oraz zaprezentowano wyniki badań na odkształcanie się styropianu białego i grafitowego.
Comparative tests for deformation of graphite and white polystyrene foam
The paper discusses the specificity of polystyrene with athermal additives and presents the results of tests on the deformation of white and graphite polystyrene foam.
W dobie wzrostu cen energii oraz bardzo istotnych problemów społecznych, wynikających z emisji zanieczyszczeń do środowiska (wszechobecny smog), stan ochrony cieplnej budynków nabiera szczególnego znaczenia. Coraz większą uwagę przykłada się do prowadzenia na wysokim poziomie wykonawczym robót związanych z poprawą izolacyjności termicznej przegród zewnętrznych. Przegrodami, mającymi w wielu przypadkach decydujący wpływ na wielkość strat ciepła przez przenikanie w budynkach, są ściany zewnętrzne.
Pomimo dostępnych na rynku budowlanym wielu rozwiązań materiałowych ścian, w przeważającej większości przypadków projektuje się ściany dwuwarstwowe ocieplane złożonym systemem zewnętrznej izolacji cieplnej ETICS. Jest to aktualnie najczęściej stosowana metoda poprawy izolacyjności termicznej ścian zewnętrznych w nowo wnoszonych budynkach, ale także w tych poddawanych termomodernizacji. Metoda polega na przymocowaniu do powierzchni ściany układu warstwowego składającego się z ciągłej termoizolacji, przytwierdzanej do ściany za pomocą zapraw lub mas klejących oraz łączników mechanicznych, pokrytej warstwą zbrojoną i wyprawą tynkarską.
Specyfika styropianu grafitowego
Można zauważyć, iż materiałem zyskującym coraz większe uznanie wśród projektantów i inwestorów jest polistyren spieniony z dodatkami atermicznymi. Dodatki te stosuje się w celu modyfikacji właściwości materiału. Stopień modyfikacji jest uzależniony od rodzaju dodatku, ilości, kształtu i wielkości stosowanych drobin.
Barwa polistyrenu z dodatkami atermicznymi może być szarosrebrzysta, ciemnoszara lub czarna. Kolor jest uzależniony od konkretnego dodatku atermicznego i gęstości polistyrenu. Taki rodzaj polistyrenów nazywamy zwyczajowo styropianem grafitowym, styropianem czarnym lub styropianem szarym (nazwy używane zamiennie). Zastosowanie dodatku atermicznego powoduje obniżenie współczynnika przewodzenia ciepła do wartości λ = 0,031 W/(m∙K) dla materiałów o gęstości 25–30 kg/m3.
Stosowanie polistyrenów o ciemnej barwie oraz efekcie brylancji ma bardzo duży wpływ na powierzchniowe nagrzewanie się izolacji termicznej wystawionej na bezpośrednie działanie promieni słonecznych. Dodatki atermiczne zwykle zmniejszają temperaturę mięknienia polistyrenu o kilka stopni Celsjusza. Oznacza to, że tego rodzaju materiał może się uplastyczniać już w temperaturze ok. 85–90°C. Z jednej strony ułatwia to przetwórstwo, czyli spienianie i blokowanie polistyrenu, z drugiej jednak niekorzystnie wpływa na odporność na oddziaływanie promieniowania słonecznego oraz tendencje do nadtapiania powierzchni polistyrenu spienionego. Istnieje kilka sposobów, by zredukować ten efekt, ale jest to możliwe jedynie na etapie otrzymywania polimeru.

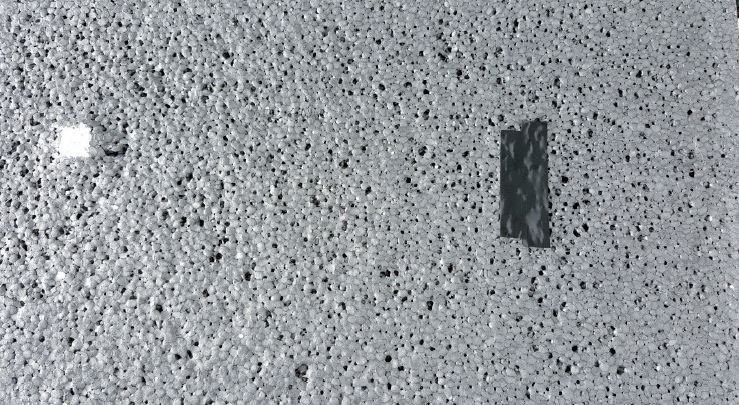

FOT. 1. Uszkodzenia widoczne na powierzchni płyty graf (ubytki granulek styropianowych wskutek przekroczenia temperatury mięknienia styropianu) – powierzchnia uzyskana po zakończeniu naświetlania płyty; fot.: P. Krause

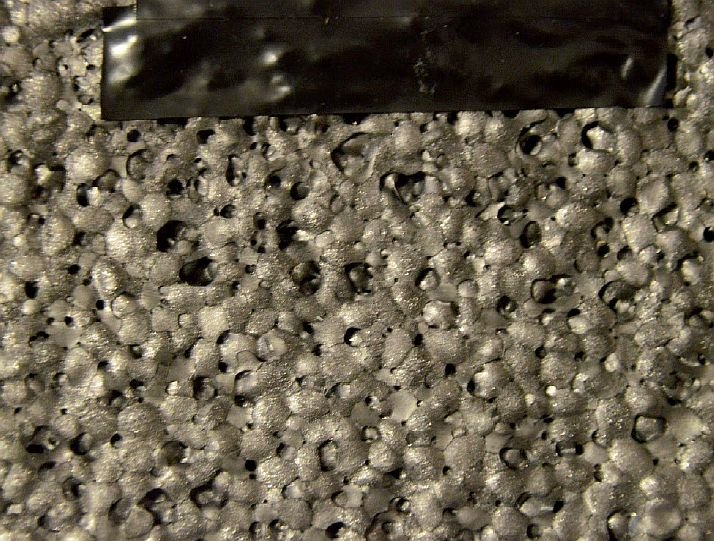

FOT. 2. Zbliżenie na zdegradowaną powierzchnię płyty graf po zakończeniu procesu naświetlania; fot.: P. Krause

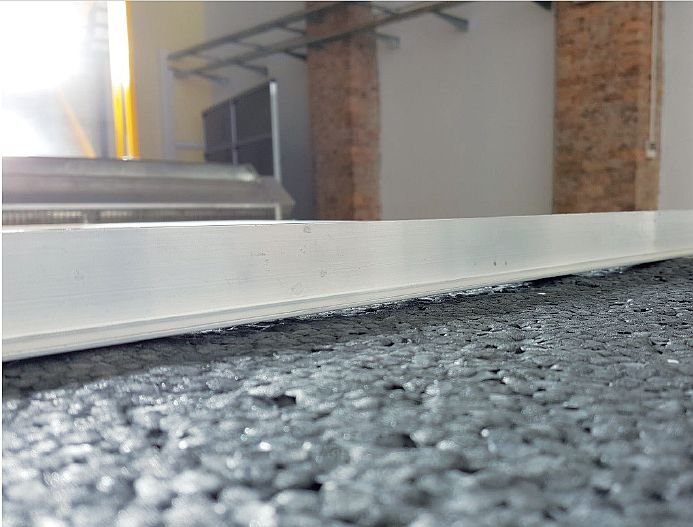

FOT. 3. Odkształcenia płyty graf wskutek naświetlania za pomocą sztucznego słońca. Kontrola powierzchni za pomocą łaty metalowej (widoczne prześwity pod łatą); fot.: P. Krause

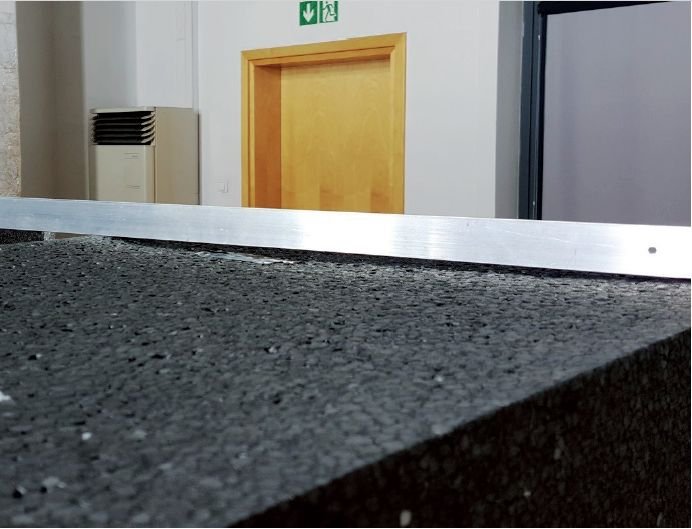

FOT. 4. Kontrola odkształceń w płycie graf po zakończeniu naświetlania płyty. Łata metalowa przyłożona w poprzek do badanej płyty (widoczne prześwity pod łatą); fot.: P. Krause

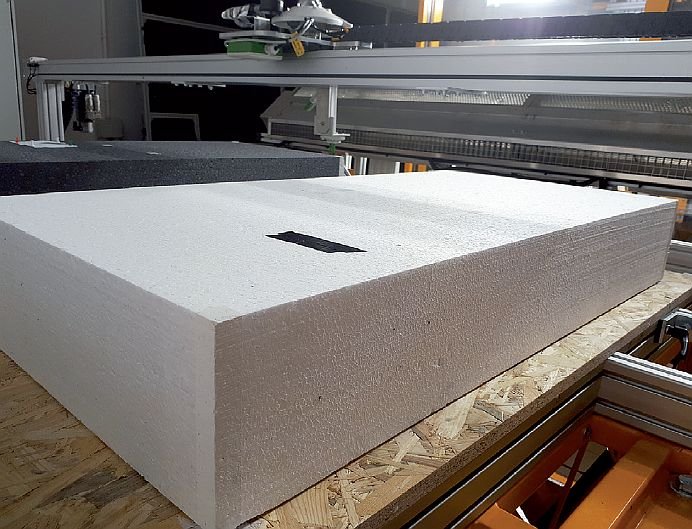

FOT. 5. Biały styropian poddany badaniu bez widocznych uszkodzeń; fot.: P. Krause

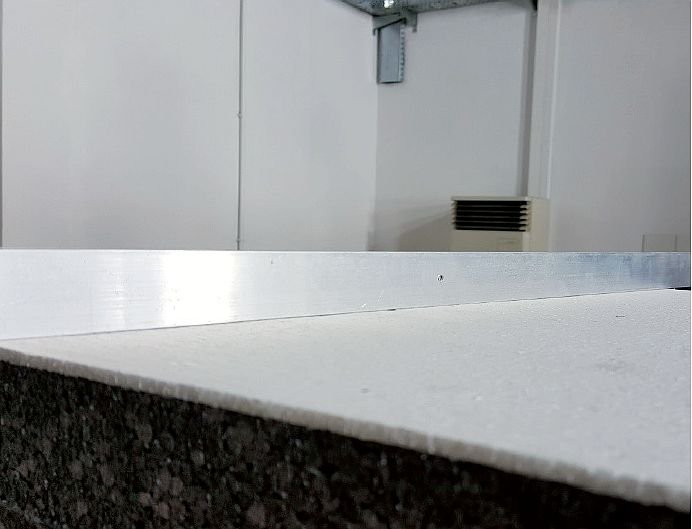

FOT. 6. Kontrola powierzchni styropianu biały–graf za pomocą łaty metalowej – brak widocznych odkształceń; fot.: P. Krause

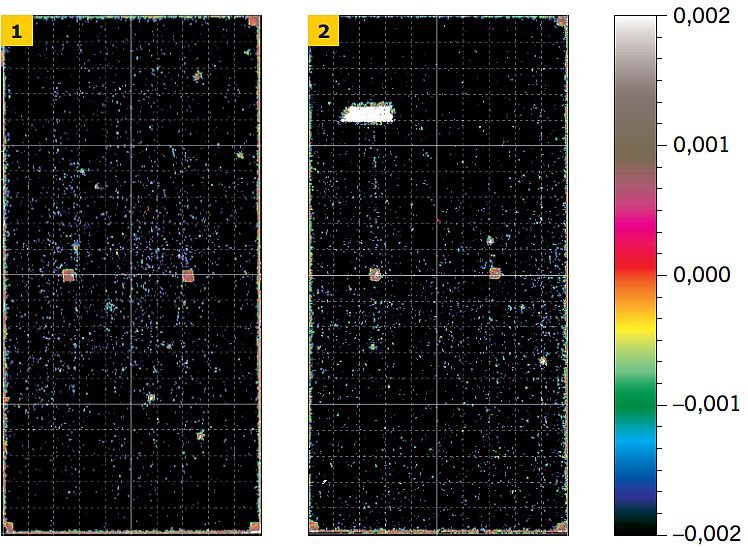

RYS. 1–2. Barwna mapa odkształceń płyty białej klejonej obwodowo‑punktowo (1) i punktowo (2) uzyskana z odczytów skanera 3D. Po prawej stronie umieszczono skalę barw [m]; rys.: P. Krause

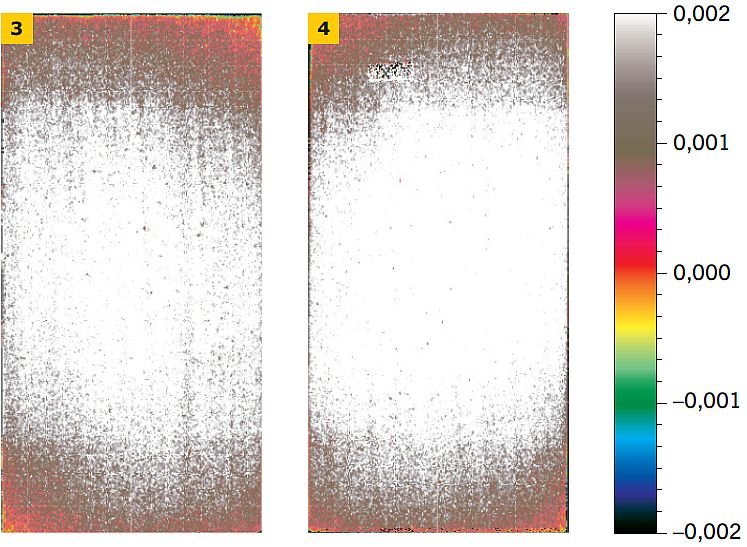

RYS. 3–4. Barwna mapa odkształceń płyty szarej klejonej obwodowo‑punktowo (3) i punktowo (4), uzyskana z odczytów skanera 3D. Po prawej stronie umieszczono skalę barw [m]; rys.: P. Krause
Pomiary odkształceń styropianu grafitowego
Po zakończeniu badań laboratoryjnych polegających na oddziaływaniu promieniowania słonecznego o natężeniu ok. 1000 W/m2 oględzinom poddano styropian szary (oznaczony w niniejszym artykule jako „graf”). Badania makroskopowe płyty wykazały znaczne odkształcenia analizowanej płyty, polegające na podniesieniu się krawędzi płyty (płyta mocowana do podłoża wyłącznie metodą punktową na plackach kleju poliuretanowego) oraz lokalnej degradacji powierzchni styropianu (pojawienie się otworów, stopienie granulek styropianu).
W celu lepszego zobrazowania odkształceń i uszkodzeń badanego styropianu do płyty przyłożono łatę kontrolną oraz przeprowadzono pomiary przy pomocy taśmy stalowej oraz miary składanej. Aby porównanie do innych styropianów było miarodajne, podobną łatę przyłożono do styropianu zespolonego. Oględziny porównawcze wykazały brak takowych uszkodzeń w przypadku pozostałych płyt (np. biały–graf).
Odkształcenia płyty zostały potwierdzone pomiarami przy użyciu skanerów 3D. Na RYS. 1–2 i RYS. 3-4 zamieszczono barwne mapy odkształceń powierzchni płyty szarej oraz płyty białej, uzyskane na podstawie porównania skanów wykonanych przed i po naświetlaniu płyt w dniu 05.11.2018 r.
W przypadku płyt białych mamy do czynienia z odkształceniami punktowymi badanych powierzchni – odkształcenia te wynikają głównie z występowania śladowych wtrąceń granulek styropianu szarego w strukturze styropianu białego. Przewaga czarnego koloru wskazuje na niewielki wpływ promieniowania słonecznego na odkształcanie się powierzchni płyt białych. W odróżnieniu od styropianu białego, w próbkach styropianu szarego odnotowano odkształcenia całych powierzchni badanych płyt wskutek oddziaływania promieniowania słonecznego.
