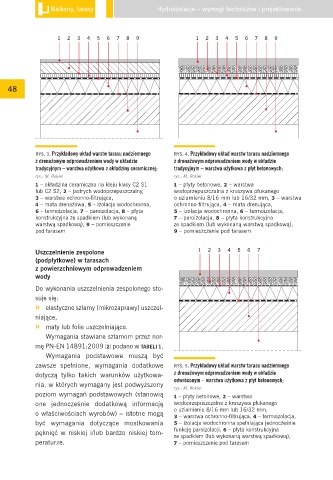

RYS. 3. Przykładowy układ warstw tarasu nadziemnego RYS. 4. Przykładowy układ warstw tarasu nadziemnego
z drenażowym odprowadzeniem wody w układzie z drenażowym odprowadzeniem wody w układzie
tradycyjnym – warstwa użytkowa z okładziny ceramicznej; tradycyjnym – warstwa użytkowa z płyt betonowych;
rys.: M. Rokiel rys.: M. Rokiel
1 – okładzina ceramiczna na kleju klasy C2 S1 1 – płyty betonowe, 2 – warstwa
lub C2 S2, 2 – jastrych wodoprzepuszczalny, wodoprzepuszczalna z kruszywa płukanego
3 – warstwa ochronno-filtrująca, o uziarnieniu 8/16 mm lub 16/32 mm, 3 – warstwa
4 – mata drenażowa, 5 – izolacja wodochronna, ochronno-filtrująca, 4 – mata drenująca,
6 – termoizolacja, 7 – paroizolacja, 8 – płyta 5 – izolacja wodochronna, 6 – termoizolacja,
konstrukcyjna ze spadkiem (lub wykonaną 7 – paroizolacja, 8 – płyta konstrukcyjna
warstwą spadkową), 9 – pomieszczenie ze spadkiem (lub wykonaną warstwą spadkową),
pod tarasem 9 – pomieszczenie pod tarasem

Uszczelnienie zespolone 1 2 3 4 5 6 7
(podpłytkowe) w tarasach
z powierzchniowym odprowadzeniem
wody
Do wykonania uszczelnienia zespolonego sto-
suje się:
» elastyczne szlamy (mikrozaprawy) uszczel-
niające,
» maty lub folie uszczelniające.
Wymagania stawiane szlamom przez nor-
mę PN-EN 14891:2009 [2] podano w TABELI 1.
Wymagania podstawowe muszą być
zawsze spełnione, wymagania dodatkowe RYS. 5. Przykładowy układ warstw tarasu nadziemnego
dotyczą tylko takich warunków użytkowa- z drenażowym odprowadzeniem wody w układzie
nia, w których wymagany jest podwyższony odwróconym – warstwa użytkowa z płyt betonowych;
rys.: M. Rokiel
poziom wymagań podstawowych (stanowią 1 – płyty betonowe, 2 – warstwa
one jednocześnie dodatkową informację wodoprzepuszczalna z kruszywa płukanego
o właściwościach wyrobów) – istotne mogą o uziarnieniu 8/16 mm lub 16/32 mm,
3 – warstwa ochronno -filtrująca, 4 – termoizolacja,
być wymagania dotyczące mostkowania 5 – izolacja wodochronna spełniająca jednocześnie
pęknięć w niskiej i/lub bardzo niskiej tem- funkcję paroizolacji, 6 – płyta konstrukcyjna
ze spadkiem (lub wykonaną warstwą spadkową),
peraturze. 7 – pomieszczenie pod tarasem
