Wybrane wymagania stawiane tarasom nadziemnym
4
5
1 6
2 7
3 8
9
47

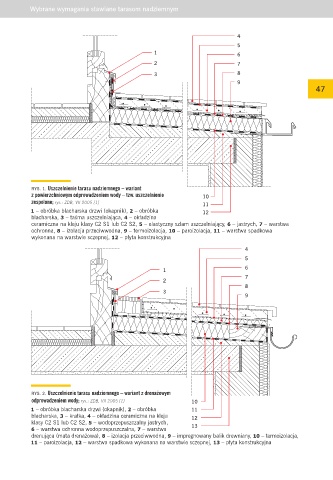

RYS. 1. Uszczelnienie tarasu nadziemnego – wariant
z powierzchniowym odprowadzeniem wody – tzw. uszczelnienie 10
zespolone; rys.: ZDB, VII 2005 [1] 11
1 – obróbka blacharska drzwi (okapnik), 2 – obróbka 12
blacharska, 3 – taśma uszczelniająca, 4 – okładzina
ceramiczna na kleju klasy C2 S1 lub C2 S2, 5 – elastyczny szlam uszczelniający, 6 – jastrych, 7 – warstwa
ochronna, 8 – izolacja przeciwwodna, 9 – termoizolacja, 10 – paroizolacja, 11 – warstwa spadkowa
wykonana na warstwie sczepnej, 12 – płyta konstrukcyjna
4
5
1 6
7
2
8
3
9
RYS. 2. Uszczelnienie tarasu nadziemnego – wariant z drenażowym
odprowadzeniem wody; rys.: ZDB, VII 2005 [1] 10
1 – obróbka blacharska drzwi (okapnik), 2 – obróbka 11
blacharska, 3 – kratka, 4 – okładzina ceramiczna na kleju 12
klasy C2 S1 lub C2 S2, 5 – wodoprzepuszczalny jastrych,
6 – warstwa ochronna wodoprzepuszczalna, 7 – warstwa 13
drenująca (mata drenażowa), 8 – izolacja przeciwwodna, 9 – impregnowany balik drewniany, 10 – termoizolacja,
11 – paroizolacja, 12 – warstwa spadkowa wykonana na warstwie sczepnej, 13 – płyta konstrukcyjna
