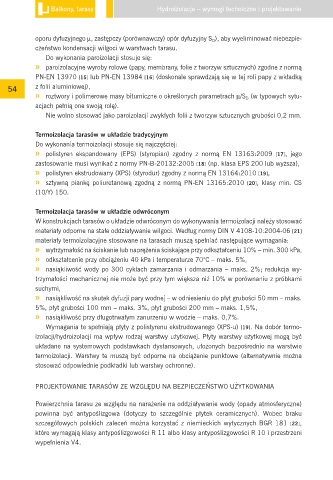

Page 54 - ebook_Hydroizolacje_wyd_3

Balkony, tarasy Hydroizolacje – wymogi techniczne i projektowanie

Konferencja
2013
oporu dyfuzyjnego μ, zastępczy (porównawczy) opór dyfuzyjny S D ), aby wyeliminować niebezpie-
czeństwo kondensacji wilgoci w warstwach tarasu.
Do wykonania paroizolacji stosuje się:
» paroizolacyjne wyroby rolowe (papy, membrany, folie z tworzyw sztucznych) zgodne z normą
PN-EN 13970 [15] lub PN-EN 13984 [16] (doskonale sprawdzają się w tej roli papy z wkładką
54 z folii aluminiowej),
» roztwory i polimerowe masy bitumiczne o określonych parametrach μ/S D (w typowych sytu-
acjach pełnią one swoją rolę).
Nie wolno stosować jako paroizolacji zwykłych folii z tworzyw sztucznych grubości 0,2 mm.

Termoizolacja tarasów w układzie tradycyjnym
Do wykonania termoizolacji stosuje się najczęściej:
» polistyren ekspandowany (EPS) (styropian) zgodny z normą EN 13163:2009 [17], jego
zastosowanie musi wynikać z normy PN-B -20132:2005 [18] (np. klasa EPS 200 lub wyższa),
» polistyren ekstrudowany (XPS) (styrodur) zgodny z normą EN 13164:2010 [19],
» sztywną piankę poliuretanową zgodną z normą PN-EN 13165:2010 [20], klasy min. CS
(10/Y) 150.

Termoizolacja tarasów w układzie odwróconym
W konstrukcjach tarasów o układzie odwróconym do wykonywania termoizolacji należy stosować
materiały odporne na stałe oddziaływanie wilgoci. Według normy DIN V 4108-10:2004-06 [21]
materiały termoizolacyjne stosowane na tarasach muszą spełniać następujące wymagania:
» wytrzymałość na ściskanie lub naprężenia ściskające przy odkształceniu 10% – min. 300 kPa,
» odkształcenie przy obciążeniu 40 kPa i temperaturze 70°C – maks. 5%,
» nasiąkliwość wody po 300 cyklach zamarzania i odmarzania – maks. 2%; redukcja wy-
trzymałości mechanicznej nie może być przy tym większa niż 10% w porównaniu z próbkami
suchymi,
» nasiąkliwość na skutek dyfuzji pary wodnej – w odniesieniu do płyt grubości 50 mm – maks.
5%, płyt grubości 100 mm – maks. 3%, płyt grubości 200 mm – maks. 1,5%,
» nasiąkliwość przy długotrwałym zanurzeniu w wodzie – maks. 0,7%.
Wymagania te spełniają płyty z polistyrenu ekstrudowanego (XPS-u) [19]. Na dobór termo-
izolacji/hydroizolacji ma wpływ rodzaj warstwy użytkowej. Płyty warstwy użytkowej mogą być
układane na systemowych podstawkach dystansowych, ułożonych bezpośrednio na warstwie
termoizolacji. Warstwy te muszą być odporne na obciążenie punktowe (alternatywnie można
stosować odpowiednie podkładki lub warstwy ochronne).

PROJEKTOWANIE TARASÓW ZE WZGLĘDU NA BEZPIECZEŃSTWO UŻYTKOWANIA

Powierzchnia tarasu ze względu na narażenie na oddziaływanie wody (opady atmosferyczne)
powinna być antypoślizgowa (dotyczy to szczególnie płytek ceramicznych). Wobec braku
szczegółowych polskich zaleceń można korzystać z niemieckich wytycznych BGR 181 [22],
które wymagają klasy antypoślizgowości R 11 albo klasy antypoślizgowości R 10 i przestrzeni
wypełnienia V4.
