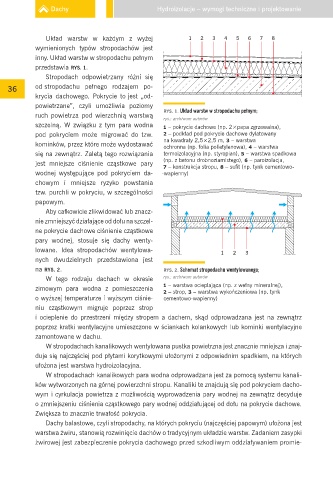

Page 36 - ebook_Hydroizolacje_wyd_3

Dachy Hydroizolacje – wymogi techniczne i projektowanie

Konferencja
2013
Układ warstw w każdym z wyżej 1 2 3 4 5 6 7 8
wymienionych typów stropodachów jest
inny. Układ warstw w stropodachu pełnym
przedstawia RYS. 1.
Stropodach odpowietrzany różni się
36 od stropodachu pełnego rodzajem po-
krycia dachowego. Pokrycie to jest „od-
powietrzane”, czyli umożliwia poziomy
ruch powietrza pod wierzchnią warstwą RYS. 1. Układ warstw w stropodachu pełnym;
rys.: archiwum autorów
szczelną. W związku z tym para wodna 1 – pokrycie dachowe (np. 2×papa zgrzewalna),
pod pokryciem może migrować do tzw. 2 – podkład pod pokrycie dachowe dylatowany
kominków, przez które może wydostawać na kwadraty 2,5×2,5 m, 3 – warstwa
ochronna (np. folia polietylenowa), 4 – warstwa
się na zewnątrz. Zaletą tego rozwiązania termoizolacyjna (np. styropian), 5 – warstwa spadkowa
(np. z betonu drobnoziarnistego), 6 – paroizolacja,
jest mniejsze ciśnienie cząstkowe pary 7 – konstrukcja stropu, 8 – sufit (np. tynk cementowo-
wodnej występujące pod pokryciem da- -wapienny)
chowym i mniejsze ryzyko powstania
tzw. purchli w pokryciu, w szczególności
papowym.
Aby całkowicie zlikwidować lub znacz-
nie zmniejszyć działające od dołu na szczel-
ne pokrycie dachowe ciśnienie cząstkowe
pary wodnej, stosuje się dachy wenty-
lowane. Idea stropodachów wentylowa- 1 2 3
nych dwudzielnych przedstawiona jest
na RYS. 2. RYS. 2. Schemat stropodachu wentylowanego;
W tego rodzaju dachach w okresie rys.: archiwum autorów
zimowym para wodna z pomieszczenia 1 – warstwa ocieplająca (np. z wełny mineralnej),
2 – strop, 3 – warstwa wykończeniowa (np. tynk
o wyższej temperaturze i wyższym ciśnie- cementowo-wapienny)
niu cząstkowym migruje poprzez strop
i ocieplenie do przestrzeni między stropem a dachem, skąd odprowadzana jest na zewnątrz
poprzez kratki wentylacyjne umieszczone w ściankach kolankowych lub kominki wentylacyjne
zamontowane w dachu.
W stropodachach kanalikowych wentylowana pustka powietrzna jest znacznie mniejsza i znaj-
duje się najczęściej pod płytami korytkowymi ułożonymi z odpowiednim spadkiem, na których
ułożona jest warstwa hydroizolacyjna.
W stropodachach kanalikowych para wodna odprowadzana jest za pomocą systemu kanali-
ków wytworzonych na górnej powierzchni stropu. Kanaliki te znajdują się pod pokryciem dacho-
wym i cyrkulacja powietrza z możliwością wyprowadzenia pary wodnej na zewnątrz decyduje
o zmniejszeniu ciśnienia cząstkowego pary wodnej oddziałującej od dołu na pokrycie dachowe.
Zwiększa to znacznie trwałość pokrycia.
Dachy balastowe, czyli stropodachy, na których pokryciu (najczęściej papowym) ułożona jest
warstwa żwiru, stanowią rozwinięcie dachów o tradycyjnym układzie warstw. Zadaniem zasypki
żwirowej jest zabezpieczenie pokrycia dachowego przed szkodliwym oddziaływaniem promie-
