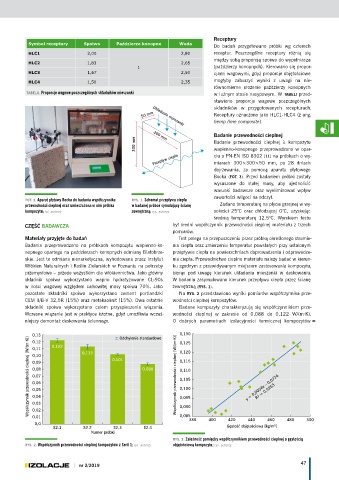

Page 49 - Izolacje 2/2019

Receptury
Symbol receptury Spoiwo Paździerze konopne Woda
Do badań przygotowano próbki wg czterech
HLC1 2,00 2,80 receptur. Poszczególne receptury różnią się
między sobą proporcją spoiwa do wypełniacza
HLC2 1,83 2,65
1 (paździerzy konopnych). Kierowano się propor-
HLC3 1,67 2,50 cjami wagowymi, gdyż proporcje objętościowe
HLC4 1,50 2,35 mogłyby zaburzyć wyniki z uwagi na nie-
równomierne ułożenie paździerzy konopnych
TABELA. Proporcje­wagowe­poszczególnych­składników­mieszanki w luźnym stosie nasypowym. W TABELI przed-
stawiono proporcje wagowe poszczególnych
składników w przygotowanych recepturach.
50 mm Układanie mieszanki Receptury oznaczono jako HLC1-HLC4 (z ang.
hemp lime composite).

Badanie przewodności cieplnej
300 mm Badanie przewodności cieplnej λ kompozytu
300 mm
wapienno-konopnego przeprowadzono w opar-
Przepływ ciepła ciu o PN-EN ISO 8302 [11] na próbkach o wy-
miarach 300×300×50 mm, po 28 dniach
dojrzewania, za pomocą aparatu płytowego
Bocka (FOT. 3). Przed badaniem próbki zostały
wysuszone do stałej masy, aby ujednolicić
warunki badawcze oraz wyeliminować wpływ
zawartości wilgoci na odczyt.
FOT. 3. Aparat­płytowy­Bocka­do­badania­współczynnika­ RYS. 1. Schemat­przepływu­ciepła­
przewodności­cieplnej­oraz umieszczona­w­nim­próbka­ w­badanej­próbce­symulujący­ścianę­ Zadano temperaturę na płycie grzejnej w wy-
kompozytu;­fot. autorzy zewnętrzną;­rys. autorzy sokości 25°C oraz chłodzącej 0°C, uzyskując
średnią temperaturę 12,5°C. Wynikiem testu
CZĘŚĆ BADAWCZA był średni współczynnik przewodności cieplnej materiału z trzech
pomiarów.
Materiały przyjęte do badań Test polega na przepuszczeniu przez próbkę określonego strumie-
Badania przeprowadzono na próbkach kompozytu wapienno-ko- nia ciepła oraz zmierzeniu temperatur powstałych przy ustalonym
nopnego opartego na paździerzach konopnych odmiany Białobrze- przepływie ciepła na powierzchniach doprowadzenia i odprowadze-
skie. Jest to odmiana nienarkotyczna, wyhodowana przez Instytut nia ciepła. Przewodnictwo cieplne materiału należy badać w kierun-
Włókien Naturalnych i Roślin Zielarskich w Poznaniu na potrzeby ku zgodnym z przewidywanym miejscem zastosowania kompozytu,
przemysłowe – przede wszystkim dla włókiennictwa. Jako główny biorąc pod uwagę kierunek układania mieszanki w deskowaniu.
składnik spoiwa wykorzystano wapno hydratyzowane CL-90s W badaniu zasymulowano kierunek przepływu ciepła przez ścianę
w ilości wagowej względem całkowitej masy spoiwa 70%. Jako zewnętrzną (RYS. 1).
pozostałe składniki spoiwa wykorzystano cement portlandzki Na RYS. 2 przedstawiono wyniki pomiarów współczynnika prze-
CEM II/B-V 32,5R (15%) oraz metakaolinit (15%). Dwa ostatnie wodności cieplnej kompozytów.
składniki spoiwa wykorzystano celem przyspieszenia wiązania. Badane kompozyty charakteryzują się współczynnikiem prze-
Wczesne wiązanie jest w praktyce istotne, gdyż umożliwia wcześ- wodności cieplnej w zakresie od 0,088 do 0,122 W/(m·K).
niejszy demontaż deskowania ściennego. Odchylenie standardowe O dobrych parametrach izolacyjności termicznej kompozytów

Współczynnik przewodności cieplnej [W/(m·K)] 0,13 0,113 0,101 0,088 Współczynnik przewodności cieplnej [W/(m·K)] 0,130 y = 0,0004x – 0,0774
0,12
0,125
0,122
0,11
0,120
0,10
0,115
0,09
0,08
0,110
0,07
0,105
0,06
R 2 = 0,9263
0,100
0,05
0,04
0,095
0,03
0,090
0,02
0,085
0,01
380 400 420 440 460 480 500
0,0
S2.1 S2.2 S2.3 S2.4 Gęstość objętościowa [kg/m 3 ]
Numer próbki
RYS. 3. Zależność­pomiędzy­współczynnikiem­przewodności­cieplnej­a­gęstością­
RYS. 2. Współczynnik­przewodności­cieplnej­kompozytów­z­Serii­1;­rys. autorzy objętościową­kompozytu;­rys. autorzy
nr 2/2019 47
