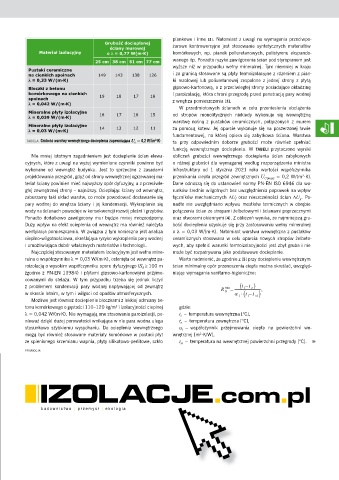

Page 39 - Izolacje 2/2019

piankowe i inne [3]. Natomiast z uwagi na wymagania przeciwpo-
Grubość docieplanej żarowe kontrowersyjne jest stosowanie syntetycznych materiałów
ściany murowej
Materiał izolacyjny o λ = 0,77 W(m·K) komórkowych, np. pianek poliuretanowych, polistyrenu ekspando-
25 cm 38 cm 51 cm 77 cm wanego itp. Ponadto ryzyko zawilgocenia ścian pod styropianem jest
wyższe niż w przypadku wełny mineralnej. Tym niemniej w kraju
Pustaki ceramiczne
na cienkich spoinach 149 143 138 126 i za granicą stosowane są płyty termoizolacyjne z rdzeniem z pian-
λ = 0,33 W/(m·K) ki rezolowej lub poliuretanowej zespolone z jednej strony z płytą
Bloczki z betonu gipsowo-kartonową, a z przeciwległej strony posiadające okładzinę
komórkowego na cienkich i paroizolację, która chroni przegrodę przed penetracją pary wodnej
spoinach 19 18 17 16 z wnętrza pomieszczenia [3].
λ = 0,042 W/(m·K)
W przedmiotowych ścianach w celu przeniesienia obciążenia
Mineralne płyty izolacyjne 18 17 16 15 od stropów monolitycznych niekiedy wykonuje się wewnętrzną
λ = 0,039 W/(m·K)
warstwę nośną z pustaków ceramicznych, połączonych z murem
Mineralne płyty izolacyjne
λ = 0,03 W/(m·K) 14 13 12 11 za pomocą kotew. Jej oparcie wykonuje się na poszerzonej ławie
fundamentowej, na której opiera się zabytkowa ściana. Warstwa
2
TABELA. Grubość­warstwy­wewnętrznego­docieplenia­zapewniająca­U c ­=­0,2­W/(m ·K) ta przy odpowiednim doborze grubości może również spełniać
funkcję wewnętrznego docieplenia. W TABELI przytoczono wyniki
Nie mniej istotnym zagadnieniem jest docieplenie ścian elewa- obliczeń grubości wewnętrznego docieplenia ścian zabykowych
cyjnych, które z uwagi na wyżej wymienione czynniki powinno być o różnej grubości dla wymaganej według rozporządzenia ministra
wykonane od wewnątrz budynku. Jest to sprzeczne z zasadami infrastruktury od 1 stycznia 2021 roku wartości współczynnika
projektowania przegród, gdyż od strony wewnętrznej ogrzewanej ma- przenikania ciepła przegród zewnętrznych U C(max) = 0,2 W/(m ·K).
2
teriał ściany powinien mieć najwyższy opór dyfuzyjny, a z przeciwle- Dane odnoszą się do ustanowień normy PN-EN ISO 6946 dla wa-
głej zewnętrznej strony – najniższy. Ocieplając ściany od wewnątrz, runków średnio wilgotnych bez uwzględnienia poprawek na wpływ
zaburzamy taki układ warstw, co może powodować dostawanie się łączników mechanicznych ΔU f oraz nieszczelności ścian ΔU g . Po-
pary wodnej do wnętrza ściany i jej kondensacji. Wykraplanie się nadto nie uwzględniano wpływu mostków termicznych w obrębie
wody na ścianach powoduje w konsekwencji rozwój pleśni i grzybów. połączenia ścian ze stropami żelbetowymi i ścianami poprzecznymi
Ponadto dodatkowo zawilgocony mur będzie mniej mrozoodporny. oraz otworami okiennymi [4]. Z obliczeń wynika, że najmniejszą gru-
Duży wpływ na efekt ocieplenia od wewnątrz ma również należyta bość docieplenia uzyskuje się przy zastosowaniu wełny mineralnej
wentylacja pomieszczenia. W związku z tym konieczna jest analiza o λ = 0,03 W/(m·K). Natomiast warstwa wewnętrzna z pustaków
cieplno-wilgotnościowa, określająca ryzyko wykroplenia pary wodnej ceramicznych stosowana w celu oparcia nowych stropów żelbeto-
i umożliwiająca dobór właściwych materiałów i technologii. wych, aby spełnić warunki termoizolacyjności jest zbyt gruba i nie
Najczęściej stosowanym materiałem izolacyjnym jest wełna mine- może być rozpatrywana jako podstawowe docieplenie.
ralna o współczynniku λ = 0,03 W/(m·K), osłonięta od wewnątrz pa- Warto nadmienić, że zgodnie z [5] przy dociepleniu wewnętrznym
roizolacją o wysokim współczynniku oporu dyfuzyjnego (S d ≥ 100 m ścian minimalny opór przenoszenia ciepła można określać, uwzględ-
zgodnie z PN-EN 13984) i płytami gipsowo-kartonowymi przymo- niając wymagania sanitarno-higieniczne:
cowanymi do stelaża. W tym przypadku trzeba się jednak liczyć
i
t
z problemem kondensacji pary wodnej napływającej od zewnątrz R min t ,
e
w okresie letnim, w tym i wilgoci od opadów atmosferycznych. 0 i t

t
i
si
Możliwe jest również docieplenie bloczkami z lekkiej odmiany be-
tonu komórkowego o gęstości 110–120 kg/m i izolacyjności cieplnej gdzie:
3
λ = 0,042 W/(m·K). Nie wymagają one stosowania paroizolacji, po- t i – temperatura wewnętrzna [°C],
nieważ dzięki dużej porowatości wnikająca w nie para wodna ulega t e – temperatura zewnętrzna [°C],
stosunkowo szybkiemu wysychaniu. Do ocieplenia wewnętrznego α i – współczynnik przejmowania ciepła na powierzchni we-
mogą być również stosowane materiały komórkowe w postaci płyt wnętrznej [m ·K/W],
2
ze spienionego krzemianu wapnia, płyty silikatowo-perlitowe, szkło t si – temperatura na wewnętrznej powierzchni przegrody [°C].
PROMOCJA

.com.pl

nr 2/2019 37
