Termomodernizacja

o zwiększonej gęstości oraz różne niedokładności wykonywania 2 1 2 3 4 6
lub uszkodzenia warstw izolacji cieplnych.
Podane wartości nie uwzględniają wpływu mostków cieplnych
w połączeniach i węzłach konstrukcyjnych w elementach. Miejscami
o najniższej izolacyjności były połączenia ścian szczytowych i po-
dłużnych ze stropem nad piwnicą, złącza pionowe ścian ze ścianami
logii i płytami balkonowymi, złącza pionowe ścian szczytowych
z podłużnymi, gdzie nie stosowano izolacji cieplnych lub montowano
wkładki styropianowe o grubości zaledwie 2 cm. Dodatki do współ-
czynnika przenikania ciepła ścian wynikające z uwzględnienia
wpływu mostków cieplnych w różnych systemach wielkopłytowych
wynoszą około 0,2–0,3 W/(m ·K).
2
Szczegółowe rozpoznanie właściwości cieplnych poszczegól-
nych części przegrody (np. ściany zewnętrznej) przeprowadza się 3 5 1 2 4 3
na podstawie wyników badań metodą termowizyjną, a badania
oporu cieplnego metodą wykorzystującą mierniki gęstości stru-
mienia ciepła.
Niska izolacyjność cieplna połączeń i węzłów konstrukcyjnych
powoduje nie tylko występowanie zwiększonych strat ciepła, ale
również niskich wartości temperatur wewnętrznych powierzchni
przegrody. Dotychczasowe badania wykazały, że w budynkach wiel-
kopłytowych zjawiska te występują głównie w wyżej wymienionych
połączeniach narożnych przegród oraz przy ramach okien i drzwi
balkonowych. W miejscach tych bezwymiarowa wartość temperatur
powierzchni wynosi od około 0,66 do 0,70, czyli niższych od mini-

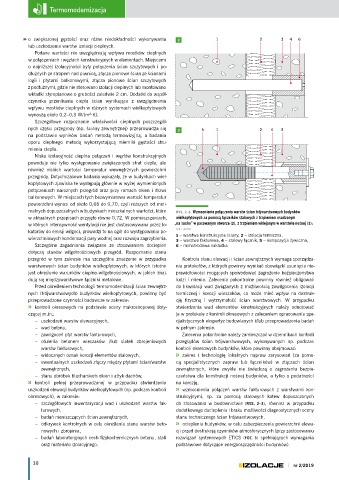

malnych dopuszczalnych w budynkach mieszkalnych wartości, które RYS. 2–3. Wzmocnienie­połączenia­warstw­ścian­trójwarstwowych­budynków­
w aktualnych przepisach przyjęto równe 0,72. W pomieszczeniach, wielkopłytowych­za­pomocą­łączników­stalowych­z­trzpieniem­osadzonym­
w których intensywność wentylacji nie jest dostosowywana przez lo- „na­sucho” w­pasowanym­otworze­(2),­z­trzpieniem­wklejanym­w­warstwie­nośnej­(3);­
katorów do emisji wilgoci, prowadzi to na ogół do występowania po- rys.: autor
wierzchniowych kondensacji pary wodnej oraz rozwoju zagrzybienia. 1 – warstwa konstrukcyjna ściany, 2 – izolacja termiczna,
3 – warstwa fakturowa, 4 – stalowy łącznik, 5 – kompozycja żywiczna,
Szczególne zagadnienia związane ze stosowaniem dociepleń 6 – mimośrodowa nakładka
dotyczą stanów wilgotnościowych przegród. Rozpoznanie stanu
przegród w tym zakresie ma szczególne znaczenie w przypadku Kontrola stanu elewacji i ścian zewnętrznych wymaga sporządza-
warstwowych ścian budynków wielkopłytowych, w których istotne nia protokołów, z których powinny wynikać obowiązki usunięcia nie-
jest określenie warunków cieplno-wilgotnościowych, w jakich znaj- prawidłowości mogących spowodować zagrożenie bezpieczeństwa
dują się międzywarstwowe łączniki metalowe. ludzi i mienia. Zalecenia pokontrolne powinny również obligować
Przed określeniem technologii termomodernizacji ścian zewnętrz- do likwidacji wad związanych z możliwością zawilgocenia izolacji
nych (trójwarstwowych) budynków wielkopłytowych, powinny być termicznej i korozji wieszaków, co może mieć wpływ na destruk-
przeprowadzone czynności badawcze w zakresie: cję fizyczną i wytrzymałość ścian warstwowych. W przypadku
» kontroli okresowych na podstawie oceny makroskopowej doty- stwierdzenia wad elementów konstrukcyjnych należy odnotować
czącej m.in.: je w protokole z kontroli okresowych z zaleceniem opracowania spe-
– uszkodzeń warstw elewacyjnych, cjalistycznych ekspertyz budowlanych i/lub przeprowadzenia badań
– wad betonu, w pełnym zakresie.
– zawilgoceń płyt warstw fakturowych, Zalecenia pokontrolne należy zamieszczać w dziennikach kontroli
– otulenia betonem wieszaków i/lub siatek zbrojeniowych przeglądów ścian trójwarstwowych, wykonywanych np. podczas
warstw fakturowych, kontroli okresowych budynków, które powinny obejmować:
– widocznych oznak korozji elementów stalowych, » zakres i technologię lokalnych napraw zarysowań (za pomo-
– ewentualnych uszkodzeń złączy między płytami ścian/warstw cą specjalistycznych zapraw lub łączników) w złączach ścian
zewnętrznych, zewnętrznych, które zwykle nie świadczą o zagrożeniu bezpie-
– stanu obróbek blacharskich okien i attyk dachów, czeństwa dla konstrukcji nośnej budynków, a tylko o podatności
» kontroli pełnej przeprowadzanej w przypadku stwierdzenia na korozję,
uszkodzeń elewacji budynków wielkopłytowych (np. podczas kontroli » wzmocnienia połączeń warstw fakturowych z warstwami kon-
okresowych), w zakresie: strukcyjnymi, np. za pomocą stalowych kotew dopuszczonych
– szczegółowych inwentaryzacji wad i uszkodzeń warstw fak- do stosowania w budownictwie (RYS. 2–3), również w przypadku
turowych, dodatkowego docieplenia i braku możliwości diagnostycznych oceny
– badań nieniszczących ścian zewnętrznych, stanu technicznego ścian trójwarstwowych,
– odkrywek kontrolnych w celu określenia stanu warstw beto- » ocieplenia budynków, w celu zabezpieczenia powierzchni elewa-
nowych i zbrojenia, cji przed destrukcją czynników atmosferycznych (przy zastosowaniu
– badań laboratoryjnych cech fizykochemicznych betonu, stali rozwiązań systemowych ETICS (FOT. 3) spełniających wymagania
oraz materiału izolacyjnego. podstawowe dotyczące energooszczędności budynków).
