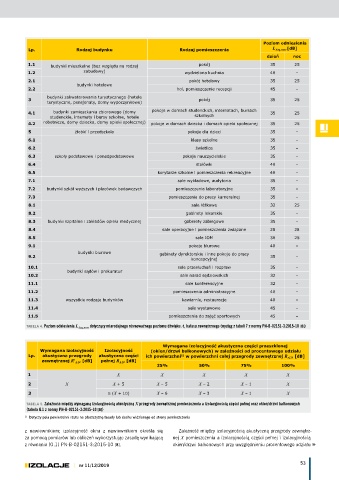

Page 55 - IZOLACJE 11-12/2019

Poziom odniesienia
Lp. Rodzaj budynku Rodzaj pomieszczenia L Aeq,wew [dB]
dzień noc
1.1 budynki mieszkalne (bez względu na rodzaj pokój 35 25
1.2 zabudowy) wydzielona kuchnia 40 –
2.1 pokój hotelowy 35 25
budynki hotelowe
2.2 hol, pomieszczenie recepcji 45 –
budynki zakwaterowania turystycznego (hotele
3 pokój 35 25
turystyczne, pensjonaty, domy wypoczynkowe)
4.1 budynki zamieszkania zbiorowego (domy pokoje w domach studenckich, internatach, bursach 35 25
studenckie, internaty i bursy szkolne, hotele szkolnych
4.2 robotnicze, domy dziecka, domy opieki społecznej) pokoje w domach dziecka i domach opieki społecznej 35 25
5 żłobki i przedszkola pokoje dla dzieci 35 –
6.1 klasy szkolne 35 –
6.2 świetlice 35 –
6.3 szkoły podstawowe i ponadpodstawowe pokoje nauczycielskie 35 –
6.4 stołówki 40 –
6.5 korytarze szkolne i pomieszczenia rekreacyjne 40 –
7.1 sale wykładowe, audytoria 35 –
7.2 budynki szkół wyższych i placówek badawczych pomieszczenia laboratoryjne 35 –
7.3 pomieszczenia do pracy kameralnej 35 –
8.1 sale łóżkowe 32 25
8.2 gabinety lekarskie 35 –
8.3 budynki szpitalne i zakładów opieki medycznej gabinety zabiegowe 35 –
8.4 sale operacyjne i pomieszczenia związane 28 28
8.5 sale IOM 30 25
9.1 pokoje biurowe 40 –
budynki biurowe gabinety dyrektorskie i inne pokoje do pracy
9.2 35 –
koncepcyjnej
10.1 sale przesłuchań i rozpraw 35 –
budynki sądów i prokuratur
10.2 sale narad sędziowskich 32 –
11.1 sale konferencyjne 32 –
11.2 pomieszczenia administracyjne 40 –
11.3 wszystkie rodzaje budynków kawiarnie, restauracje 40 –
11.4 sale wystawowe 45 –
11.5 pomieszczenia do zajęć sportowych 45 –
TABELA 4. Poziom­odniesienia­L Aeq,wew ­dotyczący­miarodajnego­równoważnego­poziomu­dźwięku­A,­hałasu­zewnętrznego­(wyciąg­z­tabeli­7­z­normy­PN­B­02151­3:2015­10­[8])

Wymagana izolacyjność akustyczna części przeszklonej
Wymagana izolacyjność Izolacyjność (okien/drzwi balkonowych) w zależności od procentowego udziału
Lp. akustyczna przegrody akustyczna części ich powierzchni 1) w powierzchni całej przegrody zewnętrznej R A,2 , [dB]
zewnętrznej R' A,2 , [dB] pełnej R A,2 , [dB]
25% 50% 75% 100%
1 X X X X X
2 X X + 5 X – 5 X – 2 X – 1 X
3 ≥ (X + 10) X – 6 X – 3 X – 1 X
TABELA 5. Zależność­między­wymaganą­izolacyjnością­akustyczną­X­przegrody­zewnętrznej­pomieszczenia­a izolacyjnością­części­pełnej­oraz­okien/drzwi­balkonowych­
(tabela­G.1­z­normy­PN­B­02151­3:2015­10­[8])
1) Dotyczy pola powierzchni rzutu na płaszczyznę fasady lub dachu widzianego od strony pomieszczenia

z nawiewnikiem; izolacyjność okna z nawiewnikiem określa się Zależność między izolacyjnością akustyczną przegrody zewnętrz‑
za pomocą pomiarów lub obliczeń wykorzystując zasadę wynikającą nej X pomieszczenia a izolacyjnością części pełnej i izolacyjnością
z równania (G.1) PN-B-02151-3:2015-10 [8]. okien/drzwi balkonowych przy uwzględnieniu procentowego udziału

nr 11/12/2019 53
