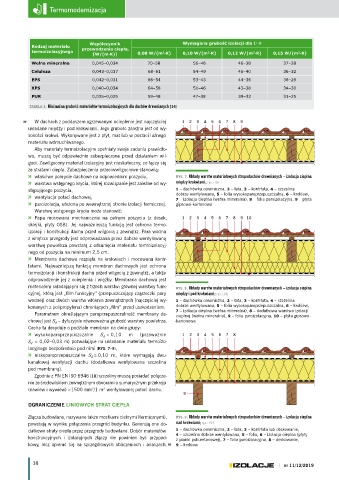

Termomodernizacja

Współczynnik Wymagana grubość izolacji dla U =
Rodzaj materiału
termoizolacyjnego przewodzenia ciepła,
[W/(m∙K)] 0,08 W/(m 2 ∙K) 0,10 W/(m 2 ∙K) 0,12 W/(m 2 ∙K) 0,15 W/(m 2 ∙K)
Wełna mineralna 0,045–0,034 70–58 56–46 46–38 37–28
Celuloza 0,043–0,037 68–61 54–49 45–40 36–32
EPS 0,042–0,031 66–54 53–43 44–36 36–29
XPS 0,040–0,034 64–58 51–46 43–38 34–30
PUR 0,035–0,025 59–48 47–38 39–32 31–25

TABELA 3. Minimalna­grubość­materiałów­termoizolacyjnych­dla­dachów­drewnianych­[14]

W dachach z poddaszem ogrzewanym ocieplenie jest najczęściej 1 2 3 4 5 6 7 8 9
układane między i pod krokwiami. Jego grubość zależna jest od wy‑
sokości krokwi. Wykonywane jest z płyt, mat lub w postaci luźnego
materiału wdmuchiwanego.
Aby materiały termoizolacyjne spełniały swoje zadania prawidło‑
wo, muszą być odpowiednio zabezpieczone przed działaniem wil‑
goci. Zawilgocony materiał izolacyjny jest nieskuteczny, co łączy się
ze stratami ciepła. Zabezpieczenia przeciwwilgociowe stanowią:
» właściwe pokrycie dachowe na odpowiednim poszyciu, RYS. 7. Układy­warstw­materiałowych­stropodachów­drewnianych­–­izolacja­cieplna­
» warstwa wstępnego krycia, której rozwiązanie jest zależne od wy‑ między­krokwiami;­rys.: [9]
stępującego poszycia, 1 – dachówka ceramiczna, 2 – łata, 3 – kontrłata, 4 – szczelina
» wentylacja połaci dachowej, dobrze wentylowana, 5 – folia wysokoparoprzepuszczalna, 6 – krokiew,
7 – izolacja cieplna (wełna mineralna), 8 – folia paroizolacyjna, 9 – płyta
» paroizolacja, ułożona po wewnętrznej stronie izolacji termicznej. gipsowo -kartonowa
Warstwę wstępnego krycia może stanowić:
» Papa mocowana mechanicznie na pełnym poszyciu (z desek, 1 2 3 4 5 6 7 8 910
sklejki, płyty OSB). Jej najważniejszą funkcją jest ochrona termo‑
izolacji i konstrukcji dachu przed wilgocią z zewnątrz. Para wodna
z wnętrza przegrody jest odprowadzana przez dobrze wentylowaną
warstwę powietrza powstałą z odsunięcia materiału termoizolacyj‑
nego od poszycia na minimum 2,5 cm.
» Membrana dachowa rozpięta na krokwiach i mocowana kontr‑
łatami. Najważniejszą funkcją membran dachowych jest ochrona
termoizolacji i konstrukcji dachu przed wilgocią z zewnątrz, a także
odprowadzenie jej z ocieplenia i więźby. Membrana dachowa jest
materiałem składającym się z trzech warstw: głównej warstwy funk‑ RYS. 8. Układy­warstw­materiałowych­stropodachów­drewnianych­–­izolacja­cieplna­
cyjnej, którą jest „film funkcyjny” (przepuszczający cząsteczki pary między­i­pod­krokwiami;­rys.: [9]
wodnej) oraz dwóch warstw włóknin zewnętrznych (najczęściej wy‑ 1 – dachówka ceramiczna, 2 – łata, 3 – kontrłata, 4 – szczelina
konanych z polipropylenu) chroniących „film” przed uszkodzeniem. dobrze wentylowana, 5 – folia wysokoparoprzepuszczalna, 6 – krokiew,
Parametrem określającym paroprzepuszczalność membrany da‑ 7 – izolacja cieplna (wełna mineralna), 8 – dodatkowa warstwa izolacji
cieplnej (wełna mineralna), 9 – folia paroizolacyjna, 10 – płyta gipsowo-
chowej jest S d – dyfuzyjnie równoważna grubość warstwy powietrza. ‑kartonowa
Cecha ta decyduje o podziale membran na dwie grupy:
» wysokoparoprzepuszczalne S d < 0,10 m (przeważnie 1 2 3 4 5 6 7 8
S d = 0,02–0,03 m) pozwalające na układanie materiału termoizo‑
lacyjnego bezpośrednio pod nimi (RYS. 7–9),
» niskoparoprzepuszczalne S d ≥ 0,10 m, które wymagają dwu‑
kanałowej wentylacji dachu (dodatkowa wentylowana szczelina
pod membraną).
Zgodnie z PN EN ISO 6946 [10] szczeliny muszą posiadać połącze‑
nie ze środowiskiem zewnętrznym otworami o sumarycznym przekroju
(nawiew i wywiew) > 1500 mm /1 m wentylowanej połaci dachu.
2
2
9
OGRANICZENIE LINIOWYCH STRAT CIEPŁA
Złącza budowlane, nazywane także mostkami cielnymi (termicznymi), RYS. 9. Układy­warstw­materiałowych­stropodachów­drewnianych­–­izolacja­cieplna­
powstają w wyniku połączenia przegród budynku. Generują one do‑ nad­krokwiami;­rys.: [9]
datkowe straty ciepła przez przegrody budowlane. Dobór materiałów 1 – dachówka ceramiczna, 2 – łata, 3 – kontrłata lub deskowanie,
konstrukcyjnych i izolacyjnych złączy nie powinien być przypad‑ 4 – szczelina dobrze wentylowana, 5 – folia, 6 – izolacja cieplna (płyty
z pianki poliuretanowej), 7 – folia paroizolacyjna, 8 – deskowanie,
kowy, lecz opierać się na szczegółowych obliczeniach i analizach. 9 – krokiew
