Bezkotwowy system mocowania elewacji wentylowanych

W artykule:

• Idea systemu bezkotwowego
• Porównanie systemów: bezkotwowy vs. kotwowy
• Innowacje materiałowe i konstrukcyjne
• Eliminacja mostków termicznych
• Wpływ na izolację termiczną
• Aspekty wykonawcze
• Zastosowanie systemu bezkotwowego
• Podsumowanie

***

Artykuł przedstawia innowacyjny bezkotwowy system mocowania elewacji wentylowanych Wido-Inv, opracowany jako odpowiedź na rosnące wymagania w zakresie efektywności energetycznej, trwałości oraz optymalizacji kosztów w budownictwie. Istotą rozwiązania jest eliminacja tradycyjnych łączników mechanicznych, które stanowią źródło mostków termicznych, oraz zastąpienie ich zoptymalizowaną podkonstrukcją z wykorzystaniem elementów aluminiowych lub ze stali nierdzewnej o obniżonej przewodności cieplnej. W artykule wykazano, że zastosowanie systemu bezkotwowego Wido-Inv pozwala na znaczną redukcję kosztów inwestycji, m.in. dzięki możliwości stosowania cieńszych i tańszych płyt okładzinowych, ograniczeniu liczby elementów montażowych oraz skróceniu czasu realizacji. Jednocześnie zmniejszenie masy elewacji obniża obciążenia działające na konstrukcję budynku, a uproszczony montaż zwiększa efektywność prac wykonawczych. Szczególną uwagę poświęcono aspektom cieplnym, wskazując, że system eliminuje mostki termiczne oraz zapewnia ciągłość warstw izolacyjnych bez ich deformacji. Przekłada się to na stabilność parametrów termoizolacyjnych przegrody oraz poprawę bilansu energetycznego budynku. W artykule omówiono również przewagi rozwiązania nad systemami klejonymi, takie jak możliwość montażu w trudnych warunkach atmosferycznych, zastosowanie na dużych wysokościach, brak ograniczeń formatowych oraz możliwość demontażu i ponownego wykorzystania elementów. Przedstawione wyniki badań funkcjonalnych potwierdzają wysoką nośność, odporność na obciążenia oraz trwałość systemu, co pozwala na jego praktyczne zastosowanie jako alternatywy dla tradycyjnych rozwiązań.

Słowa kluczowe: bezkotwowy system elewacji, elewacje wentylowane, mostki termiczne, efektywność energetyczna, podkonstrukcja elewacyjna

This article presents an innovative, anchorless fastening system for ventilated facades, Wido-Inv, developed as a response to the growing demands for energy efficiency, durability, and cost optimization in construction. The essence of the solution is to eliminate traditional mechanical fasteners, which are a source of thermal bridges, and replace them with an optimized substructure using aluminum or stainless steel elements with reduced thermal conductivity. The article demonstrates that using the anchorless Wido-Inv system significantly reduces investment costs, including by enabling the use of thinner and cheaper cladding panels, reducing the number of installation components, and shortening construction time. At the same time, reducing the mass of the facade reduces the loads acting on the building structure, and the simplified installation increases the efficiency of construction work. Particular attention is paid to thermal aspects, demonstrating that the system eliminates thermal bridges and ensures the continuity of the insulation layers without deformation. This translates into stable thermal insulation parameters of the partition and improved energy efficiency of the building. The article also discusses the advantages of this solution over adhesive systems, such as the possibility of installation in difficult weather conditions, use at high altitudes, lack of format limitations, and the possibility of disassembly and reuse of components. The presented functional test results confirm the high load-bearing capacity, load resistance and durability of the system, allowing for its practical use as an alternative to traditional solutions.

Keywords: anchorless facade system, ventilated facades, thermal bridges, energy efficiency, facade substructure

***

Odpowiedzią na te potrzeby jest rozwój innowacyjnych systemów mocowania elewacji, w tym przede wszystkim systemów bezkotwowych. W niniejszym artykule przedstawiono założenia, budowę, właściwości oraz wyniki badań nowego bezkotwowego systemu mocowania elewacji wentylowanych, opracowanego w ramach prac badawczo-rozwojowych.

Przeczytaj także: Nowoczesne elewacje – od dekoracyjnych okładzin po fasady wentylowane

Idea systemu bezkotwowego

Celem opracowanego przez firmę Wido-Profil rozwiązania było stworzenie systemu montażu elewacji wentylowanej, który rozwiązuje następujące problemy:

• eliminuje konieczność stosowania tradycyjnych kotew płytowych,
• zapewnia niewidoczny montaż, ogranicza powstawanie mostków termicznych,
• umożliwia stosowanie cieńszych i lżejszych płyt okładzinowych,
• spełnia przyszłe wymagania techniczne i energetyczne budynków.

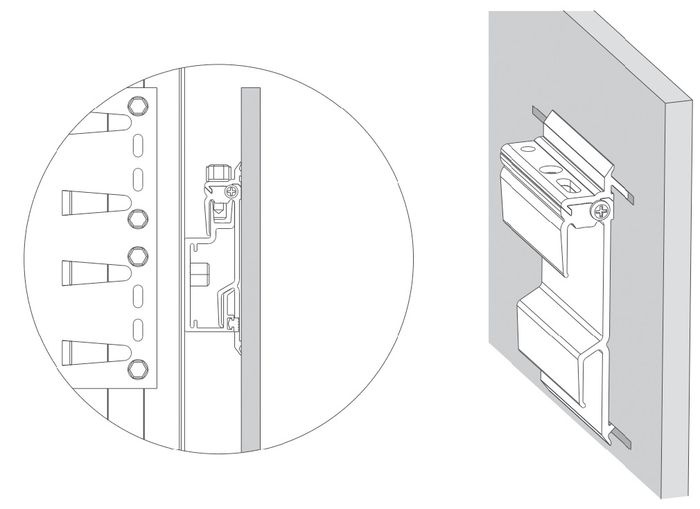

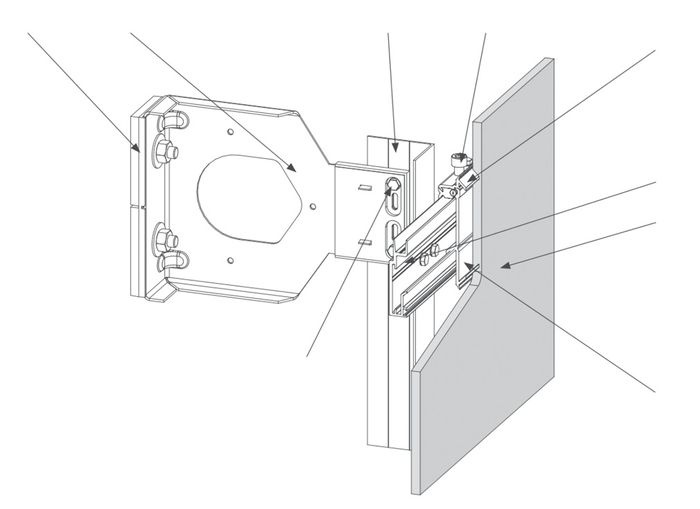

Zgodnie z RYS. 1, system Wido-Inv składa się z trzech kluczowych elementów, tj. zawieszki, konsoli pasywnej, systemu mocowania izolacji.

Istotą rozwiązania jest przeniesienie funkcji nośnych oraz stabilizujących z tradycyjnych punktowych kotew na zoptymalizowany układ podkonstrukcji, który jednocześnie minimalizuje wpływ na parametry cieplne przegrody.

Porównanie systemów: bezkotwowy vs. kotwowy

Przeprowadzona analiza wykazała szereg istotnych przewag opracowanego systemu bezkotwowego nad rozwiązaniami tradycyjnymi. Główne zalety systemu bezkotwowego obejmują przede wszystkim brak konieczności stosowania tradycyjnych kotew do płyt elewacyjnych, co bezpośrednio przekłada się na redukcję kosztów materiałowych. Dodatkowo możliwe jest zastosowanie tańszych płyt okładzinowych, których cena może być niższa nawet o 25–50%, co wynika z możliwości wykorzystania elementów o mniejszej grubości. Zmniejszenie grubości płyt prowadzi jednocześnie do obniżenia masy całkowitej elewacji, a tym samym redukcji obciążeń działających na konstrukcję ścian. Mniejszy ciężar elementów skutkuje również niższymi kosztami transportu oraz znacznym ułatwieniem prac montażowych, szczególnie na rusztowaniach, gdzie operowanie lżejszymi formatkami jest bardziej efektywne i bezpieczne. Istotną korzyścią systemu jest także możliwość stosowania płyt o niższych parametrach wytrzymałościowych, które w przypadku tradycyjnych metod mocowania nie mogły być wykorzystane w montażu mechanicznym niewidocznym, co dodatkowo poszerza zakres dostępnych materiałów elewacyjnych i zwiększa elastyczność projektową.

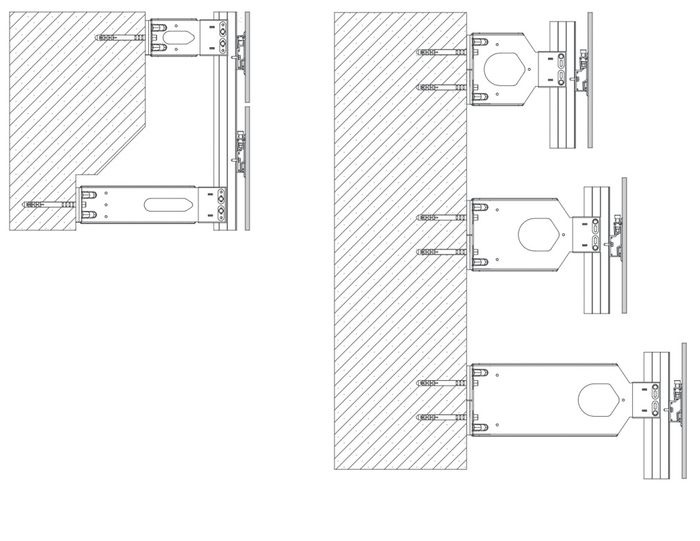

W porównaniu z systemami klejonymi system bezkotwowy Wido-Inv wykazuje wyraźną przewagę zarówno pod względem technicznym, jak i wykonawczym. Przede wszystkim umożliwia bezpieczny montaż elewacji (RYS. 2) na wysokościach przekraczających 25 m, co w przypadku systemów klejonych jest istotnie ograniczone ze względów technologicznych i bezpieczeństwa. Dodatkowo rozwiązanie to nie narzuca praktycznie żadnych ograniczeń dotyczących formatu stosowanych płyt, co daje projektantom znacznie większą swobodę w kształtowaniu elewacji. Istotnym atutem jest również wyższa odporność ogniowa systemu, wynikająca z zastosowania elementów mechanicznych zamiast warstw klejowych, które mogą ulegać degradacji w wysokich temperaturach.

System bezkotwowy Wido-Inv pozwala także na prowadzenie prac montażowych niezależnie od warunków atmosferycznych, podczas gdy technologie klejone są wrażliwe na temperaturę i wilgotność powietrza. Przekłada się to bezpośrednio na większą elastyczność harmonogramu realizacji inwestycji oraz ograniczenie ryzyka opóźnień. Jednocześnie proces instalacji jest szybszy, co wynika z eliminacji etapów związanych z przygotowaniem i wiązaniem kleju. Dodatkową zaletą jest możliwość demontażu i ponownego montażu elewacji, co w praktyce jest niemal niemożliwe w systemach klejonych, a ma duże znaczenie przy modernizacjach lub naprawach. Użytkownicy doceniają także precyzyjną, bezstopniową regulację położenia płyt, która umożliwia dokładne ustawienie okładziny i uzyskanie wysokiej jakości estetycznej fasady.

Innowacje materiałowe i konstrukcyjne

Jednym z kluczowych elementów systemu Wido-Inv jest zastosowanie odpowiednio zaprojektowanej konsoli wykonanej z aluminium lub ze stali nierdzewnej. Kluczowe cechy konstrukcji opracowanego systemu wynikają przede wszystkim z zastosowania stali nierdzewnej, charakteryzującej się znacznie niższym współczynnikiem przewodzenia ciepła – nawet od 12 do 18 razy mniejszym w porównaniu z aluminium – co istotnie ogranicza straty energii przez podkonstrukcję. Jednocześnie wysokie właściwości mechaniczne materiału oraz odpowiednie usztywnienie geometrii elementów umożliwiają redukcję ich grubości, np. do poziomu 2 mm zamiast typowych 3–4 mm, bez utraty nośności. Przekłada się to na mniejszy ciężar systemu przy zachowaniu wysokiej sztywności całej konstrukcji (RYS. 3).

Istotnym rozwiązaniem konstrukcyjnym jest wprowadzenie specjalnych otworów w elementach stalowych, które redukują przepływ energii cieplnej, nie powodując jednocześnie pogorszenia parametrów wytrzymałościowych. Ważną rolę odgrywa także separacja materiałowa, polegająca na eliminacji bezpośredniego kontaktu między stalą nierdzewną a aluminium, co ogranicza zarówno powstawanie mostków termicznych, jak i ryzyko korozji kontaktowej. Dodatkowo zastosowano izolatory pomiędzy konsolą a elementami mocującymi, które jeszcze bardziej poprawiają właściwości cieplne układu, nie przenosząc przy tym obciążeń mechanicznych. Całość uzupełnia dodatkowa stabilizacja boczna, szczególnie istotna przy większych wysięgach konstrukcji, zapewniająca odpowiednią sztywność i bezpieczeństwo pracy systemu w warunkach eksploatacyjnych. Takie podejście pozwala jednocześnie poprawić parametry cieplne przegrody oraz zachować wysoką nośność systemu.

Eliminacja mostków termicznych

Jednym z najistotniejszych problemów w projektowaniu elewacji wentylowanych jest wpływ łączników mechanicznych na bilans cieplny budynku. Tradycyjne kotwy, stosowane w systemach mocowania płyt elewacyjnych, powodują powstawanie lokalnych mostków termicznych, które prowadzą do zwiększonych strat energii cieplnej. Ich obecność musi być dodatkowo uwzględniana w obliczeniach współczynnika przenikania ciepła UC, co często pogarsza końcowe parametry energetyczne przegrody. W efekcie mogą również występować zjawiska niepożądane, takie jak lokalne wychłodzenia czy ryzyko kondensacji pary wodnej w strefach osłabionych cieplnie.

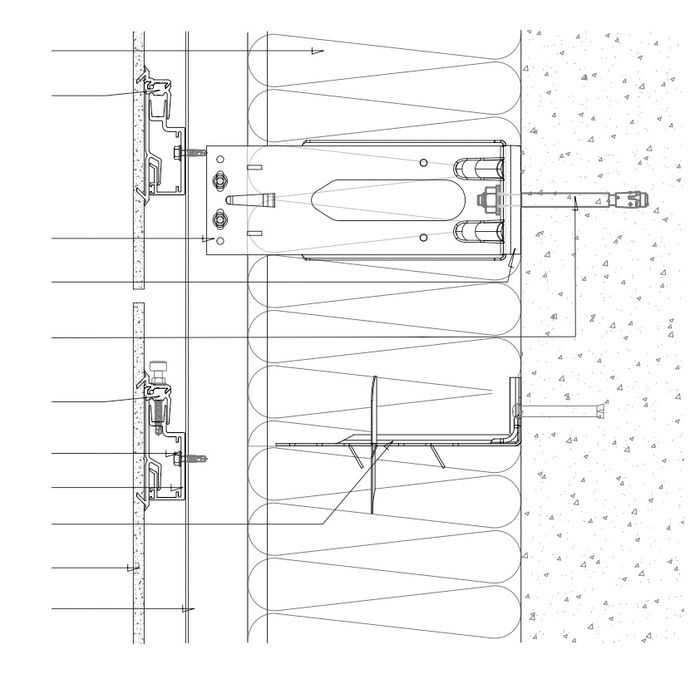

Opracowany system bezkotwowy Wido-Inv eliminuje te problemy poprzez całkowitą rezygnację z talerzykowych łączników mechanicznych (RYS. 4), które są głównym źródłem mostków cieplnych w tradycyjnych rozwiązaniach. Dodatkowo zastosowanie specjalnych izolatorów ogranicza przewodzenie ciepła w miejscach połączeń konstrukcyjnych, a odpowiednia optymalizacja kształtu elementów nośnych pozwala zmniejszyć przepływ energii przez podkonstrukcję bez pogorszenia jej właściwości wytrzymałościowych. W rezultacie uzyskano rozwiązanie, którego wpływ na bilans cieplny przegrody jest minimalny i w praktyce może być uznany za pomijalny na etapie projektowania energetycznego budynku.

Wpływ na izolację termiczną

System bezkotwowy Wido-Inv nie tylko skutecznie eliminuje mostki cieplne charakterystyczne dla tradycyjnych rozwiązań, ale również w sposób bezpośredni wpływa na poprawę pracy warstw izolacyjnych. Jedną z jego kluczowych cech jest brak negatywnego oddziaływania na strukturę materiałów termoizolacyjnych – zarówno w przypadku izolacji jednowarstwowych, jak i układów wielowarstwowych. Zastosowane rozwiązania konstrukcyjne sprawiają, że materiały izolacyjne nie ulegają lokalnym odkształceniom ani zgnieceniu w miejscach mocowań, co ma istotne znaczenie dla zachowania ich deklarowanych parametrów cieplnych.

System zapewnia także ciągłość warstw izolacji, eliminując przerwy i nieszczelności typowe dla klasycznych rozwiązań z mechanicznymi łącznikami punktowymi. Dzięki temu nie występuje konieczność wprowadzania korekt projektowych związanych z dodatkowymi stratami ciepła wynikającymi z nieciągłości izolacji. Jednocześnie możliwe jest elastyczne kształtowanie układu termoizolacyjnego, w tym stosowanie różnych konfiguracji materiałowych, bez ryzyka pogorszenia efektywności przegrody.

W przeprowadzonych badaniach funkcjonalnych szczególną uwagę zwrócono na brak deformacji w miejscach styku poszczególnych elementów izolacji. Zjawisko to ma kluczowe znaczenie dla trwałości systemu, ponieważ eliminuje ryzyko powstawania szczelin i mostków powietrznych w trakcie eksploatacji. W efekcie uzyskuje się stabilność parametrów cieplnych przegrody w długim okresie użytkowania, co przekłada się na wysoką efektywność energetyczną całego budynku.

Aspekty wykonawcze

System bezkotwowy Wido-Inv przynosi istotne korzyści na etapie realizacji inwestycji, znacząco upraszczając proces montażu oraz poprawiając jego efektywność. Przede wszystkim rozwiązanie to charakteryzuje się ograniczeniem liczby elementów składowych, co przekłada się na większą przejrzystość i łatwiejszą organizację prac na budowie. Eliminacja kotew talerzykowych upraszcza technologię wykonania i redukuje liczbę operacji montażowych, a tym samym zmniejsza ryzyko błędów wykonawczych. Dodatkową zaletą jest możliwość prowadzenia montażu w szerokim zakresie warunków pogodowych, co jest szczególnie istotne w warunkach klimatycznych, gdzie występują częste zmiany temperatury i wilgotności. System umożliwia również łatwą i precyzyjną regulację położenia okładzin, co pozwala uzyskać wysoką jakość wykończenia elewacji przy jednoczesnym ograniczeniu czasu potrzebnego na korekty ustawienia elementów.

Z punktu widzenia ekonomicznego zastosowanie systemu bezkotwowego przekłada się na wyraźne skrócenie czasu realizacji inwestycji, co wynika zarówno z uproszczenia technologii montażu, jak i eliminacji przerw technologicznych charakterystycznych dla innych systemów. Krótszy czas wykonania oznacza bezpośrednie obniżenie kosztów robocizny, a także ograniczenie kosztów pośrednich związanych z organizacją placu budowy. Dodatkowo brak konieczności wykonywania prac naprawczych, takich jak niwelowanie tzw. efektu biedronki znanego z systemów ETICS, eliminuje czasochłonne i kosztowne czynności wykończeniowe. Zmniejszeniu ulega również zużycie materiałów pomocniczych, co dodatkowo wpływa na redukcję kosztów całkowitych inwestycji oraz poprawę efektywności realizacji.

Zastosowanie systemu bezkotwowego

Opracowany przez firmę Wido-Profil system bezkotwowy znajduje szerokie zastosowanie w nowoczesnym budownictwie, obejmując zarówno budynki mieszkalne, jak i obiekty użyteczności publicznej, w których istotne są trwałość, estetyka oraz efektywność energetyczna przegród zewnętrznych. Z powodzeniem może być stosowany także w budownictwie wysokościowym, gdzie szczególne znaczenie mają bezpieczeństwo montażu oraz odporność systemu na oddziaływanie wiatru. Równie istotnym obszarem jego wykorzystania są modernizacje oraz termomodernizacje istniejących obiektów, w których ograniczenie ingerencji w istniejącą konstrukcję oraz poprawa parametrów cieplnych stanowią kluczowe kryteria doboru technologii.

Szczególnie korzystne jest zastosowanie systemu bezkotwowego w projektach, w których priorytetem jest wysoka efektywność energetyczna budynku, osiągana m.in. dzięki eliminacji mostków cieplnych oraz zachowaniu ciągłości warstw izolacyjnych. Istotnym atutem jest także możliwość ograniczenia ciężaru elewacji, co ma znaczenie zarówno w nowych inwestycjach, jak i w przypadku obiektów poddawanych modernizacji, gdzie nośność istniejących przegród może być ograniczona. Dodatkowo system umożliwia stosowanie nowoczesnych materiałów okładzinowych o niższych parametrach wytrzymałościowych, które dotychczas nie mogły być wykorzystywane w montażu mechanicznym niewidocznym, co znacząco poszerza możliwości projektowe i architektoniczne.

Podsumowanie

Opracowany bezkotwowy system Wido-Inv mocowania elewacji wentylowanych stanowi istotny krok w kierunku rozwoju nowoczesnych, energooszczędnych i efektywnych technologii budowlanych, odpowiadających na rosnące wymagania rynku oraz obowiązujące i przyszłe regulacje w zakresie efektywności energetycznej budynków. Jego zastosowanie pozwala na osiągnięcie szeregu korzyści zarówno na etapie projektowania, jak i wykonawstwa, a także w trakcie eksploatacji obiektu.

Do najważniejszych zalet systemu należy przede wszystkim eliminacja mostków termicznych, co bezpośrednio przekłada się na poprawę bilansu energetycznego przegrody oraz ograniczenie strat ciepła. Równocześnie możliwe jest obniżenie całkowitych kosztów inwestycji, wynikające z redukcji liczby elementów mocujących, zastosowania cieńszych i tańszych płyt oraz skrócenia czasu realizacji prac. System przyczynia się także do poprawy parametrów cieplnych budynku poprzez zachowanie ciągłości izolacji i brak jej deformacji, co ma kluczowe znaczenie w kontekście trwałości właściwości termoizolacyjnych. Nie bez znaczenia pozostaje również uproszczenie procesu montażu, który staje się szybszy, bardziej przewidywalny i mniej podatny na błędy wykonawcze, przy jednoczesnym zachowaniu wysokiej trwałości oraz bezpieczeństwa całej konstrukcji elewacji.

Wyniki przeprowadzonych badań funkcjonalnych jednoznacznie potwierdzają, że opracowany system spełnia założenia projektowe i wymagania techniczne, osiągając odpowiednie parametry wytrzymałościowe oraz użytkowe. Tym samym może być z powodzeniem stosowany w praktyce budowlanej jako nowoczesna alternatywa dla tradycyjnych systemów kotwowych, oferując jednocześnie lepsze właściwości cieplne oraz większą efektywność montażu.

Dynamiczny rozwój technologii elewacyjnych oraz rosnące znaczenie zagadnień związanych z efektywnością energetyczną i ochroną środowiska wskazują, że rozwiązania bezkotwowe będą w najbliższych latach odgrywać coraz większą rolę w budownictwie. Ich dalsze doskonalenie i upowszechnienie może przyczynić się do podniesienia standardów projektowania i wykonawstwa elewacji wentylowanych, a także do realnego ograniczenia zużycia energii w sektorze budynków.

Badania zostały zrealizowane w ramach projektu współfinansowanego z Małopolskiego Regionalnego Programu Operacyjnego, lata 2014–2020, Oś priorytetowa I: Gospodarka Wiedzy, Działanie 1.2: Badania i innowacje w przedsiębiorstwach, Poddziałanie 1.2.1: Projekty badawczo-rozwojowe przedsiębiorstw. RPMP.01.02.01-12-0739/16 – Opracowanie bezkotwowego systemu i sposobu mocowania elewacji wentylowanych.
