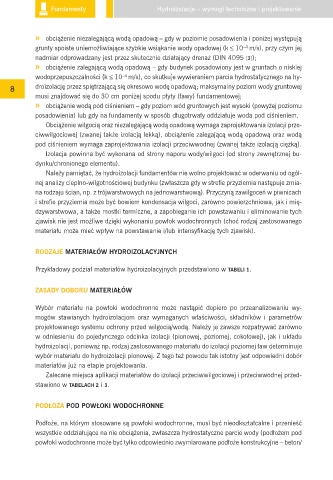

Page 8 - ebook_Hydroizolacje_wyd_3

Fundamenty Hydroizolacje – wymogi techniczne i projektowanie

Konferencja
2013
» obciążenie niezalegającą wodą opadową – gdy w poziomie posadowienia i poniżej występują
grunty spoiste uniemożliwiające szybkie wsiąkanie wody opadowej (k ≤ 10 m/s), przy czym jej
–4
nadmiar odprowadzany jest przez skutecznie działający drenaż (DIN 4095 [3]);
» obciążenie zalegającą wodą opadową – gdy budynek posadowiony jest w gruntach o niskiej
–4
wodoprzepuszczalności (k ≤ 10 m/s), co skutkuje wywieraniem parcia hydrostatycznego na hy-
8 droizolację przez spiętrzającą się okresowo wodę opadową; maksymalny poziom wody gruntowej
musi znajdować się do 30 cm poniżej spodu płyty (ławy) fundamentowej;
» obciążenie wodą pod ciśnieniem – gdy poziom wód gruntowych jest wysoki (powyżej poziomu
posadowienia) lub gdy na fundamenty w sposób długotrwały oddziałuje woda pod ciśnieniem.
Obciążenie wilgocią oraz niezalegającą wodą opadową wymaga zaprojektowania izolacji prze-
ciwwilgociowej (zwanej także izolacją lekką), obciążenie zalegającą wodą opadową oraz wodą
pod ciśnieniem wymaga zaprojektowania izolacji przeciwwodnej (zwanej także izolacją ciężką).
Izolacja powinna być wykonana od strony naporu wody/wilgoci (od strony zewnętrznej bu-
dynku/chronionego elementu).
Należy pamiętać, że hydroizolacji fundamentów nie wolno projektować w oderwaniu od ogól-
nej analizy cieplno-wilgotnościowej budynku (zwłaszcza gdy w strefie przyziemia następuje zmia-
na rodzaju ścian, np. z trójwarstwowych na jednowarstwową). Przyczyną zawilgoceń w piwnicach
i strefie przyziemia może być bowiem kondensacja wilgoci, zarówno powierzchniowa, jak i mię-
dzywarstwowa, a także mostki termiczne, a zapobieganie ich powstawaniu i eliminowanie tych
zjawisk nie jest możliwe dzięki wykonaniu powłok wodochronnych (choć rodzaj zastosowanego
materiału może mieć wpływ na powstawanie i/lub intensyfikację tych zjawisk).

RODZAJE MATERIAŁÓW HYDROIZOLACYJNYCH

Przykładowy podział materiałów hydroizolacyjnych przedstawiono w TABELI 1.

ZASADY DOBORU MATERIAŁÓW

Wybór materiału na powłoki wodochronne może nastąpić dopiero po przeanalizowaniu wy-
mogów stawianych hydroizolacjom oraz wymaganych właściwości, składników i parametrów
projektowanego systemu ochrony przed wilgocią/wodą. Należy je zawsze rozpatrywać zarówno
w odniesieniu do pojedynczego odcinka izolacji (pionowej, poziomej, cokołowej), jak i układu
hydroizolacji, ponieważ np. rodzaj zastosowanego materiału do izolacji poziomej ław determinuje
wybór materiału do hydroizolacji pionowej. Z tego też powodu tak istotny jest odpowiedni dobór
materiałów już na etapie projektowania.
Zalecane miejsca aplikacji materiałów do izolacji przeciwwilgociowej i przeciwwodnej przed-
stawiono w TABELACH 2 i 3.

PODŁOŻA POD POWŁOKI WODOCHRONNE

Podłoże, na którym stosowane są powłoki wodochronne, musi być nieodkształcalne i przenieść
wszystkie oddziałujące na nie obciążenia, zwłaszcza hydrostatyczne parcie wody (podłożem pod
powłoki wodochronne może być tylko odpowiednio zwymiarowane podłoże konstrukcyjne – beton/
