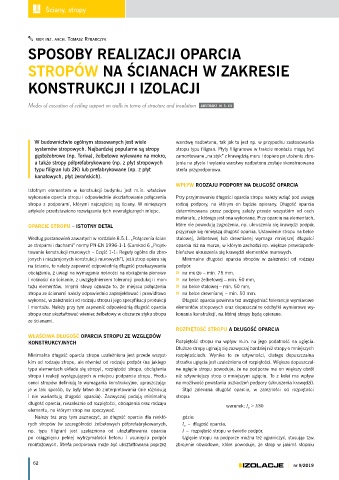

Ściany, stropy

MGr inż. arch. toMasz rybarczyK
SPOSOBY REALIZACJI OPARCIA

STROPÓW NA ŚCIANACH W ZAKRESIE

KONSTRUKCJI I IZOLACJI

Modes of execution of ceiling support on walls in terms of structure and insulation ABSTRAKT S. 64

W budownictwie ogólnym stosowanych jest wiele warstwę nadbetonu, tak jak to jest np. w przypadku zastosowania
systemów stropowych. Najbardziej popularne są stropy stropu typu filigran. Płyty filigranowe w trakcie montażu mogą być
gęstożebrowe (np. Teriva), żelbetowe wylewane na mokro, zamontowane „na styk” z krawędzią muru i dopiero po ułożeniu zbro-
a także stropy półprefabrykowane (np. z płyt stropowych jenia na płycie i wylaniu warstwy nadbetonu zostaje skonstruowana
typu filigran lub 2K) lub prefabrykowane (np. z płyt strefa przypodporowa.
kanałowych, płyt żerańskich).
WPŁYW RODZAJU PODPORY NA DŁUGOŚĆ OPARCIA
Istotnym elementem w konstrukcji budynku jest m.in. właściwe
wykonanie oparcia stropu i odpowiednie ukształtowanie połączenia Przy przyjmowaniu długości oparcia stropu należy wziąć pod uwagę
stropu z podporami, którymi najczęściej są ściany. W niniejszym rodzaj podpory, na którym on będzie opierany. Długość oparcia
artykule przedstawiono rozwiązania tych newralgicznych miejsc. determinowana przez podporę zależy przede wszystkim od cech
materiału, z którego jest ona wykonana. Przy oparciu na elementach,
OPARCIE STROPU – ISTOTNY DETAL które nie powodują zagrożenia, np. ukruszenia się krawędzi podpór,
przyjmuje się mniejszą długość oparcia. Ustawienie stropu na belce
Według postanowień zawartych w rozdziale 8.5.1. „Połączenia ścian stalowej, żelbetowej lub drewnianej wymaga mniejszej długości
ze stropami i dachami” normy PN-EN 1996-1-1 (Eurokod 6 „Projek- oparcia niż na murze, w którym zachodzi np. większe prawdopodo-
towanie konstrukcji murowych – Część 1-1: Reguły ogólne dla zbro- bieństwo ukruszenia się krawędzi elementów murowych.
jonych i niezbrojonych konstrukcji murowych”), jeśli strop opiera się Minimalne długości oparcia stropów w zależności od rodzaju
na ścianie, to należy zapewnić odpowiednią długość przekazywania podpór:
obciążenia, z uwagi na wymagania nośności na obciążenia pionowe » na murze – min. 75 mm,
i nośności na ścinanie, z uwzględnieniem tolerancji produkcji i mon- » na belce żelbetowej – min. 50 mm,
tażu elementów. Innymi słowy oznacza to, że miejsca połączenia » na belce stalowej – min. 50 mm,
stropu ze ścianami należy odpowiednio zaprojektować i prawidłowo » na belce drewnianej – min. 50 mm.
wykonać, w zależności od rodzaju stropu i jego specyfikacji produkcji Długość oparcia powinna też uwzględniać tolerancje wymiarowe
i montażu. Należy przy tym zapewnić odpowiednią długość oparcia elementów stropowych oraz dopuszczalne odchyłki wymiarowe wy-
stropu oraz ukształtować wieniec żelbetowy w obszarze styku stropu konania konstrukcji, na której stropy będą opierane.
ze ścianami.
ROZPIĘTOŚĆ STROPU A DŁUGOŚĆ OPARCIA
WŁAŚCIWA DŁUGOŚĆ OPARCIA STROPU ZE WZGLĘDÓW
KONSTRUKCYJNYCH Rozpiętość stropu ma wpływ m.in. na jego podatność na ugięcia.
Dłuższe stropy uginają się zazwyczaj bardziej niż stropy o mniejszych
Minimalna długość oparcia stropu uzależniona jest przede wszyst- rozpiętościach. Wynika to ze sztywności, dlatego dopuszczalna
kim od rodzaju stropu, ale również od rodzaju podpór (na jakiego strzałka ugięcia jest uzależniona od rozpiętości. Większe dopuszczal-
typu elementach układa się stropy), rozpiętości stropu, obciążenia ne ugięcie stropu powoduje, że na podporze ma on większy obrót
stropu i reakcji występujących w miejscu podparcia stropu. Produ- niż sztywniejszy strop o mniejszym ugięciu. To z kolei ma wpływ
cenci stropów definiują te wymagania konstrukcyjne, upraszczając na możliwość powstania uszkodzeń podpory (ukruszenia krawędzi).
je w taki sposób, by były łatwe do zinterpretowania (nie różnicują Stąd zalecana długość oparcia, w zależności od rozpiętości
i nie wariantują długości oparcia). Zazwyczaj podają minimalną stropu:
długość oparcia, niezależnie od rozpiętości, obciążenia oraz rodzaju warunek: l o > l/80
elementu, na którym strop ma spoczywać.
Należy też przy tym zaznaczyć, że długość oparcia dla niektó- gdzie:
rych stropów (w szczególności żelbetowych półprefabrykowanych, l o – długość oparcia,
np. typu filigran) jest uzależniona od ukształtowania oparcia l – rozpiętość stropu w świetle podpór.
po osiągnięciu pełnej wytrzymałości betonu i usunięciu podpór Ugięcie stropu na podporze można też ograniczyć, stosując tzw.
montażowych. Strefa podporowa może być ukształtowana poprzez zbrojenie obwodowe, które powoduje, że strop w jakimś stopniu
