Wyloty wentylacyjne do blachodachówki

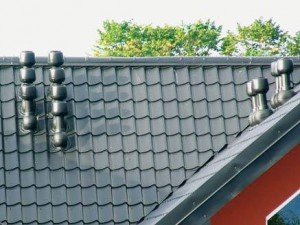

Kominki wentylacyjne stanowią najprawdopodobniej wyloty wentylacji pomieszczeń w budynku.
K. Patoka
Wszyscy producenci dachówek cementowych i ceramicznych oferują dachówki wentylacyjne, które są uzupełnieniem zestawu akcesoriów umożliwiających sprawne wykonanie wlotów i wylotów ze szczelin wentylujących pokrycie lub dach. W ofertach producentów blach profilowanych jest to niestety rzadkość, co utrudnia poprawne wykonanie wielu dachów. Do wykorzystania na takich dachach są jedynie uniwersalne wywietrzniki i kominki wentylacyjne.
Zobacz także
mgr inż. Krzysztof Patoka Dachówki wentylacyjne – obliczenia
Dachówki wentylacyjne powinno się układać w tych miejscach dachów, gdzie z różnych powodów brakuje wlotu lub wylotu do/ze szczeliny wentylującej pokrycie. W Polsce najczęściej montuje się je pod kalenicami...
Dachówki wentylacyjne powinno się układać w tych miejscach dachów, gdzie z różnych powodów brakuje wlotu lub wylotu do/ze szczeliny wentylującej pokrycie. W Polsce najczęściej montuje się je pod kalenicami oraz przed i za przeszkodami, takimi jak okna dachowe czy kominy.
RAXY Sp. z o.o. Nowoczesne technologie w ciepłych i zdrowych budynkach
Poznaj innowacyjne, specjalistyczne produkty nadające przegrodom budowlanym odpowiednią trwałość, izolacyjność cieplną i szczelność. Jakie rozwiązania pozwolą nowe oraz remontowane chronić budynki i konstrukcje?
Poznaj innowacyjne, specjalistyczne produkty nadające przegrodom budowlanym odpowiednią trwałość, izolacyjność cieplną i szczelność. Jakie rozwiązania pozwolą nowe oraz remontowane chronić budynki i konstrukcje?
Purinova Sp. z o.o. Turkusowa drużyna Purios ciepło wita pomarańczowego bohatera
Wy mówicie, a my słuchamy. Wskazujecie na nudne reklamy, inżynierów w garniturach, patrzących z każdego bilbordu i na Mister Muscle Budowlanki w ogrodniczkach. To wszystko już było, a wciąż zapomina się...
Wy mówicie, a my słuchamy. Wskazujecie na nudne reklamy, inżynierów w garniturach, patrzących z każdego bilbordu i na Mister Muscle Budowlanki w ogrodniczkach. To wszystko już było, a wciąż zapomina się o kimś bardzo ważnym.
Dobór wywietrzników i kominków wentylacyjnych podlega takim samym zasadom jak dachówek wentylacyjnych (najlepiej według normy DIN 4108:997/99, cz. 3).
Odpowiedniki dachówek wentylacyjnych
Jak zostało powiedziane w dwóch poprzednich artykułach poświęconych dachówkom wentylacyjnym, na współczesnych dachach jest bardzo wiele miejsc, w których warto lub trzeba zastosować dodatkowe elementy umożliwiające doprowadzenie lub wyprowadzenie powietrza wentylującego pokrycie. Powinno się je układać pod kalenicami i grzbietami, w okapach, przy koszach, przed i za przeszkodami takimi jak okna dachowe czy kominy.
W przypadku blach profilowanych – blachodachówek czy blach trapezowych – budujący dachy mają utrudnione zadanie, gdyż na rynku brakuje firmowych systemów uzupełniających wentylacyjne akcesoria dachowe. Do tej pory jeżeli projektant, inwestor lub wykonawca chciał poprawnie wykonać wentylację, to w wymienionych miejscach mógł jedynie zamontować uniwersalne wywietrzniki (fot. 1 i 2) lub kominki wentylacyjne i sanitarne (fot. 3). Te ostatnie z powodów konstrukcyjnych nie mogą pełnić funkcji wlotu do szczeliny wentylacyjnej, a poza tym nie na każdym dachu sprawdzają się jako wyloty, ponieważ zbyt mocno tłumią przepływ (powodują wiele zmian kierunków przepływu). Przewidziane są raczej jako elementy wyprowadzające ponad pokrycie instalację kanalizacyjną i wentylację pomieszczeń mieszkalnych lub użytkowych (fot. 9).
Wszelkiego typu wyloty wentylacyjne znajdujące się pod kalenicami muszą być jak najbliżej niej samej. Tak samo rzecz się ma z wylotami pod lub za oknami dachowymi. Wynika to z ich funkcji i dlatego powinny przylegać do pokrycia, lecz nie wystawać zbytnio poza jego poziom. Natomiast kominki w tych miejscach nie są zbyt dobrym rozwiązaniem. Montowane są tam z konieczności – w wyniku wyboru mniejszego zła.
Niestety, w pokryciach blaszanych zrobienie wylotu za pomocą wywietrzników lub kominków związane jest z wykonaniem dziury w pokryciu. Otwory montażowe muszą być precyzyjnie wycięte w ułożonym już pokryciu, a sam wywietrznik przykręcony i uszczelniony. Wszystkie te zabiegi trzeba w większości wypadków wykonać na ułożonym i zamocowanym pokryciu. Wymaga to dość dużych nakładów pracy oraz dużej dokładności.
Trzeba jednak przyznać, że pojawiły się już proste i dobre rozwiązania przyjęte przez producentów blach profilowanych jako systemowe (fot. 4 i 5), których zaletą jest szybki i pewny montaż. Przypominają one wyglądem dachówki wentylacyjne i tym samym utrudniają identyfikację rodzaju pokrycia laikom (i nie tylko).
Oprócz łatwości zamontowania o funkcjonalności tego typu wywietrzników decydują wewnętrzne elementy konstrukcyjne stanowiące o szczelności i przydatności dla wentylacji pokrycia lub dachu (fot. 6).
Warto dodać, że takie wywietrzniki są wyjątkowo przydatne w blachodachówkach, gdyż wśród wielu wykonawców istnieje mocno zakorzeniona tradycja stosowania profilowanych uszczelek pod metalowymi gąsiorami (fot. 7) i w okapach nad pasami nadrynnowymi. Uszczelki te zatykają wloty w okapie i wyloty pod gąsiorami, a przez to uniemożliwiają przepływ powietrza w szczelinach utworzonych przez kontrłaty (wentylacja pokrycia), na których leży blacha.
Jeżeli w okapie wlot do szczeliny wykonany jest na końcu kontrłaty (rys. 3), pod rynną, a wylot pod kalenicą za pomocą wywietrzników (fot. 7), to uszczelki te są potrzebne i nie przeszkadzają przepływowi powietrza pod pokryciem.Wywietrzników przedstawionych na fot. 4 można użyć jako wylotu w dwojaki sposób – z dwóch szczelin wentylacyjnych: dolnej wentylującej dach, znajdującej się pod poszyciem z papą (rys. 1 i 2 – lewy) lub górnej wentylującej pokrycie, utworzonej przez kontrłaty (rys. 2 – prawy).
Modele teoretyczne dachów wentylowanych (ze szczeliną wentylacyjną pod papą na poszyciu) o pokryciu niewentylowanym ilustruje rys. 1, na którym górny schemat dotyczy dachów z poddaszem mieszkalnym, a dolny – dachów ze strychem. Z prawej strony górnego schematu znajduje się wywietrznik, który powinien wyglądać tak, jak pokazany na fot. 4 i 6. Jego funkcja jest dobrze pokazana na rys. 2 w schemacie po lewej stronie, który różni się od prawego tym, że wywietrznik stanowi wylot dolnej szczeliny wentylacyjnej. Wykonując na dachu to, co pokazuje rys. 2 wersji z lewej, trzeba dołączyć „przedłużkę” do krótkiej rurki, łączącej blaszaną osłonę zewnętrzną wywietrznika (szarej na fot. 6). Umożliwia ona wydostanie się powietrza napływającego spod poszycia z papą.
Ukryte wywietrzniki wentylacyjne
W dachach wentylowanych z pokryciami wentylowanymi leżącymi na łatach i kontrłatach (dachówka, blachodachówka itp.) muszą funkcjonować dwie szczeliny wentylacyjne (rys. 4 i 5).
Szczeliny te rozdzielone są najczęściej papą układaną na poszyciu z desek lub z płyt OSB; można zastosować również niskoparoprzepuszczalną folię wstępnego krycia (FWK). W takich dachach pewnym problemem jest wykonanie wylotu z dolnej szczeliny w narożach. Dotyczy to szczególnie dachów z papą, w których deski powinny być zamocowane do krokwi narożnej – takie proste wykonanie stosowane z FWK (rys. 6 i 7) jest trudne do wykonania.
Dobrym rozwiązaniem tego problemu jest zastosowanie specjalnych wywietrzników mocowanych do desek, w których wycina się prostokątne otwory dopasowane do wymiarów wywietrznika (fot. 9 i 10). Tego typu wewnętrzne, podpokryciowe wywietrzniki są doskonałym rozwiązaniem w wielu trudnych miejscach dachów z papą: można je stosować w narożach, koszach, pod i nad kominami (oknami dachowymi itp.) i nawet na kalenicy (rys. 4 – prawy). Ich zastosowanie pod kalenicami jest lepszym rozwiązaniem niż pozostawienie na kalenicy szpary w poszyciu (deskach lub płycie OSB). Takie wywietrzniki montuje się już po wykonaniu poszycia, ale przed ułożeniem pokrycia (blachodachówek itp.).
Podsumowując, należy stwierdzić, że na współczesnym polskim rynku budowlanym można zdobyć odpowiednie materiały do wykonania wentylacji w dachach z warstwą wstępną z papy oraz tych pokrytych różnego rodzaju blachami, nawet wtedy gdy ich producenci nie oferują systemowych wywietrzników.
